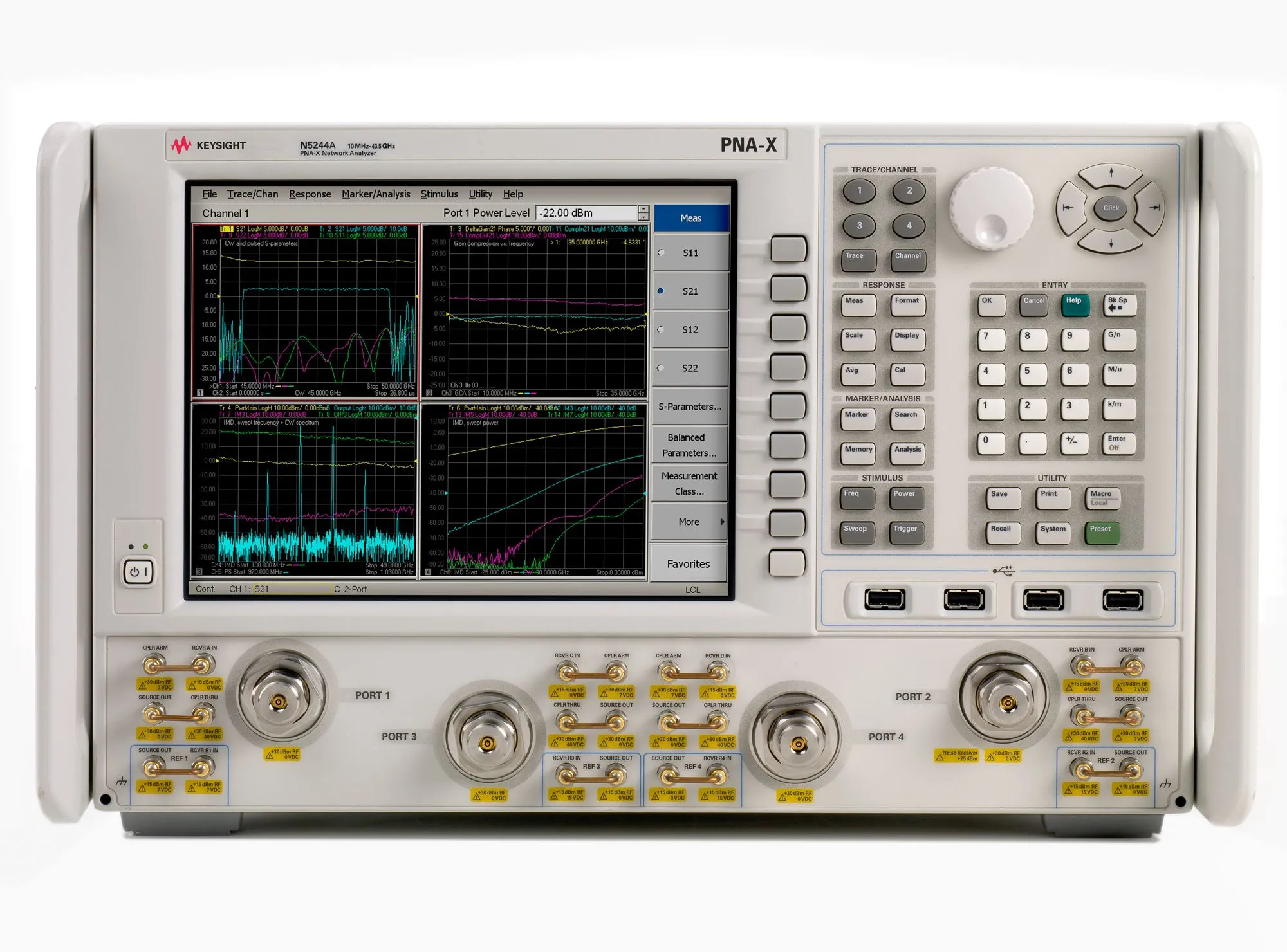

Keysight N5244A Network Analyzer

Огляд

Keysight N5244A — це мережевий аналізатор PNA-X, який забезпечує найширший діапазон програм однозв'язного вимірювання для характеризації активних пристроїв. У складі сімейства PNA-X з моделями до 67 GHz, N5244A охоплює діапазон 10 MHz до 43.5 GHz з безпрецедентною конфігурованістю, включаючи вбудовані подвійні джерела, інтегрований комбайнер та внутрішні комутаційні лінії сигналу.

Основні характеристики

• Діапазон частот: 10 MHz до 43.5 GHz
• 2- або 4-портова конфігурація із двома вбудованими джерелами
• Динамічний діапазон системи: 126 dB
• Динамічний діапазон приймача: 129 dB
• Вихідна потужність: +18 dBm
• Гармоніки: -60 dBc
• Широкий діапазон розгортки потужності: 38 dB
• Низький поверх шумів: -111 dBm при 10 Hz IF смузі пропускання
• Найкраща динамічна точність: 0.1 dB компресія при +15 dBm вхідної потужності
• До 32,001 точки вимірювання та 200 каналів
• IF смуга пропускання 15 MHz
• Вбудований комбайнер сигналу та комутована тестова установка

Застосування

• S-параметри (CW та імпульсні)
• Вимірювання шумової фігури
• Тестування компресії посилення
• Інтермодуляція та гармонічні спотворення
• Коефіцієнт перетворення
• Справжній диференціальний стимул
• Мілліметрові хвильові тестування
• Нелінійна форма хвилі та характеризація X-параметра
• Тестування антен
