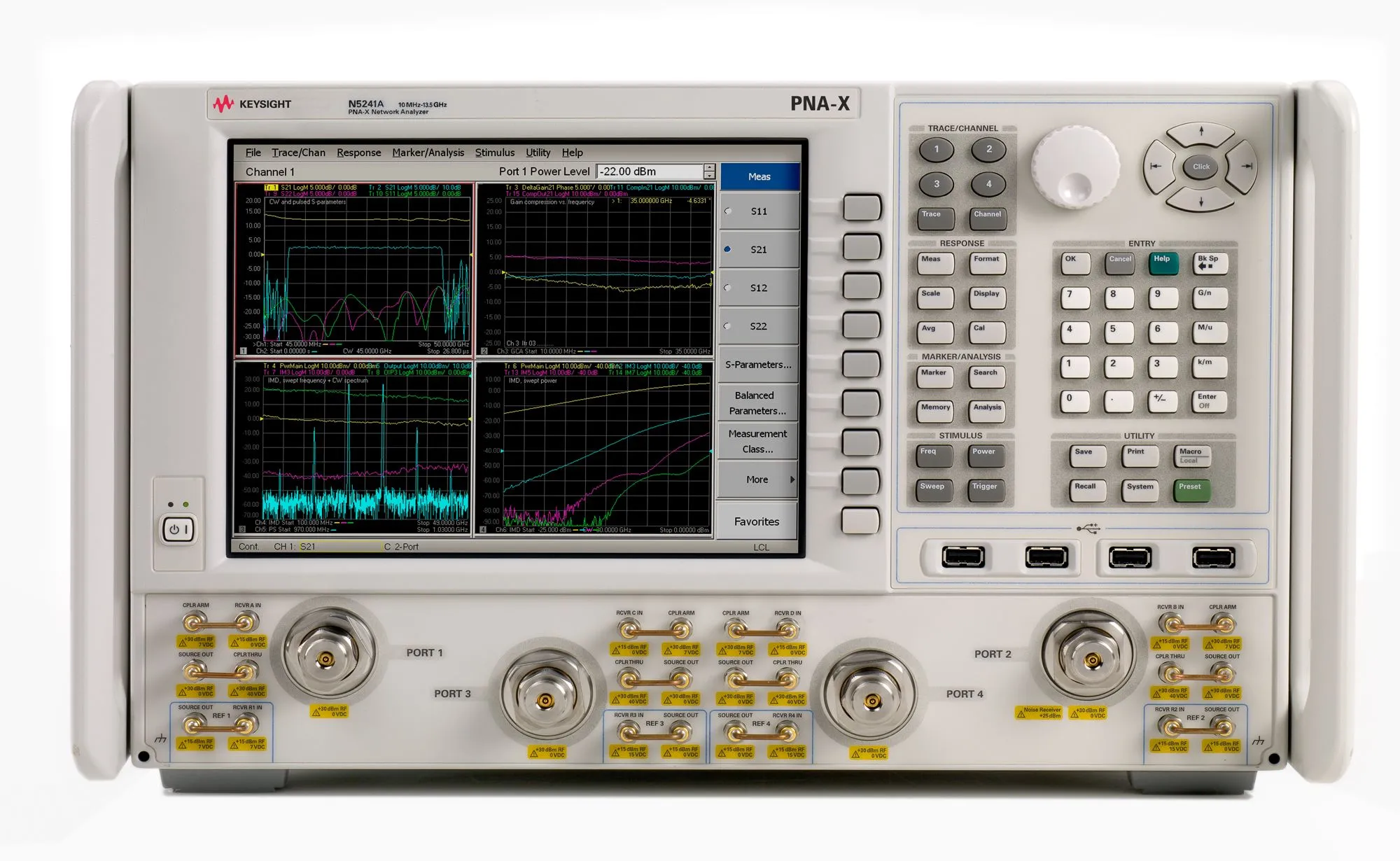

Keysight N5241AS PNA-X Network Analyzer

Огляд

Keysight N5241AS — варіант високої потужності сіткевого аналізатора PNA-X, сконфігурований з розширеним діапазоном потужності 2-портів (Опція 285) та конфігурацією високої потужності (Опція H85). Він забезпечує вищий динамічний діапазон та вихідну потужність для найбільш вимогливих застосувань характеризації активних пристроїв із двома вбудованими сигнальними джерелами для комплексної можливості стимуляції.

Основні характеристики

• Діапазон частот від 10 MHz до 13.5 GHz з конфігураціями 2 або 4 портів
• Динамічний діапазон системи 132 dB та динамічний діапазон приймача 130 dB
• Висока вихідна потужність +18 dBm з широким діапазоном розгортання потужності 38 dB
• 32,001 точка вимірювання, 200 каналів та 15 MHz IF пропускна здатність
• Найкращої динамічної точності: 0.1 dB стиснення з +13 dBm вхідною потужністю на приймачі
• Низький рівень шуму -114 dBm при 10 Hz IF пропускній здатності
• Низькі гармоніки -60 dBc
• Розширений діапазон потужності 2-портів та опції конфігурації високої потужності

Застосування

• Вимірювання S-параметрів (CW та імпульсні)
• Тестування шумової фігури та стиснення посилення
• Характеризація інтермодуляції та гармонійних спотворень
• Вимірювання прибутку та втрати перетворення
• Тестування істинного диференціального стимулу
• Характеризація нелінійної форми хвилі та X-параметрів
• Мікрохвильові та антенні тестування
