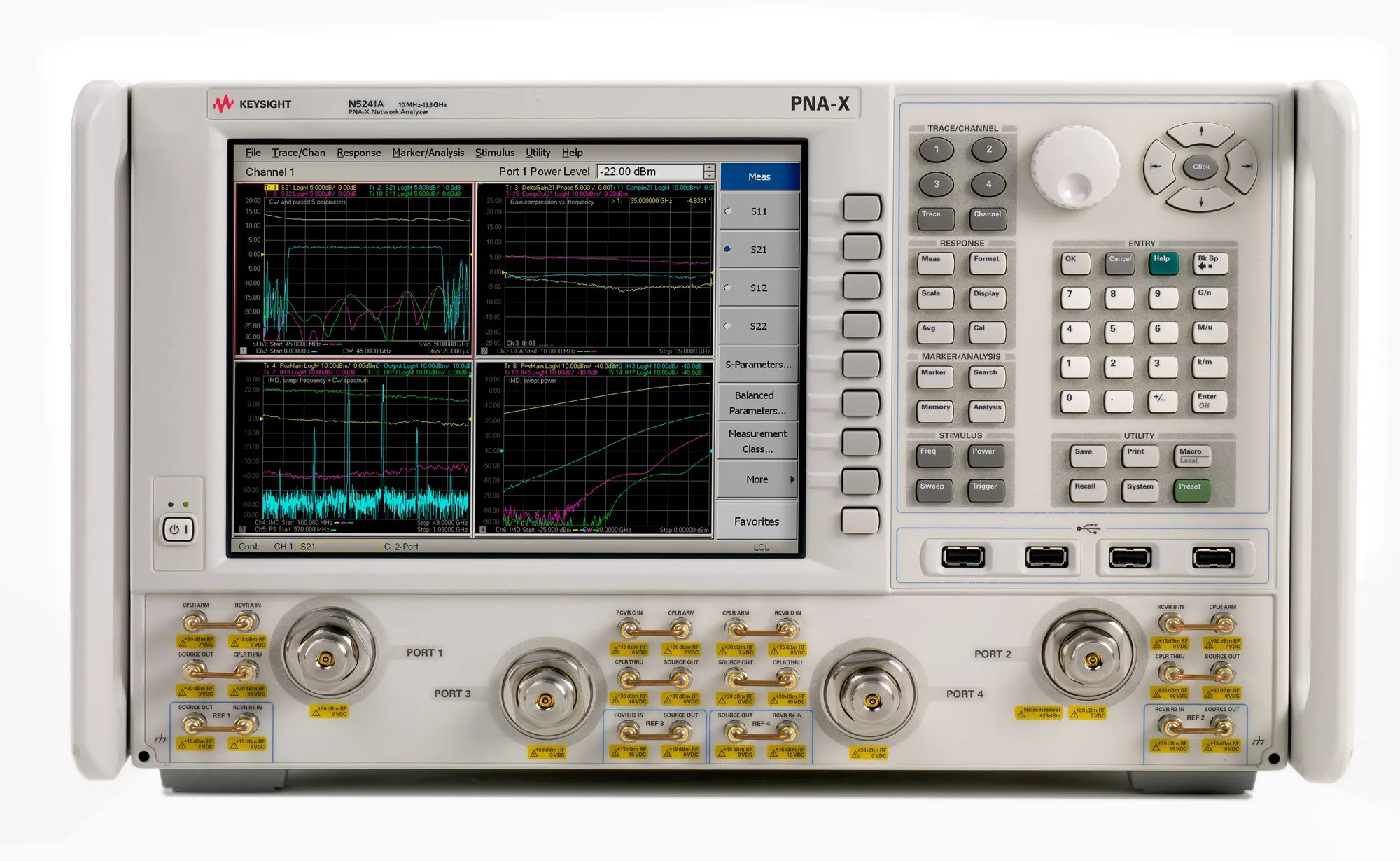

Keysight N5241A PNA-X Network Analyzer

Огляд

Keysight N5241A PNA-X — найбільш інтегрований та гнучкий мікрохвильовий тестер для вимірювання активних RF пристроїв, таких як підсилювачі, мішалки та частотні перетворювачі. Він поєднує два внутрішні сигнальні джерела, сигнальний комбайнер, приймачі S-параметрів та шуму, модулятори імпульсів та внутрішні RF комутатори для забезпечення комплексної характеризації пристроїв з однією підключенням до тестованого пристрою.

Основні характеристики

• Діапазон частот від 10 MHz до 13.5 GHz з конфігураціями 2 або 4 портів
• Динамічний діапазон 127 dB та вихідна потужність 13 dBm
• Низькі гармоніки -60 dBc для чистих вимірювань
• Два внутрішні сигнальні джерела та інтегрований сигнальний комбайнер для складних сигналів стимуляції
• Комплексні приймачі вимірювань для S-параметрів та шумової фігури
• Сенсорний дисплей з інтуїтивним інтерфейсом

Застосування

• Вимірювання S-параметрів (CW та імпульсні)
• Характеризація шумової фігури
• Тестування стиснення посилення
• Аналіз інтермодуляції та гармонійних спотворень
• Вимірювання прибутку та втрати перетворення
• Тестування істинного диференціального стимулу
• Характеризація нелінійної форми хвилі та X-параметрів
• Тестування антен та мікрохвильові застосування
