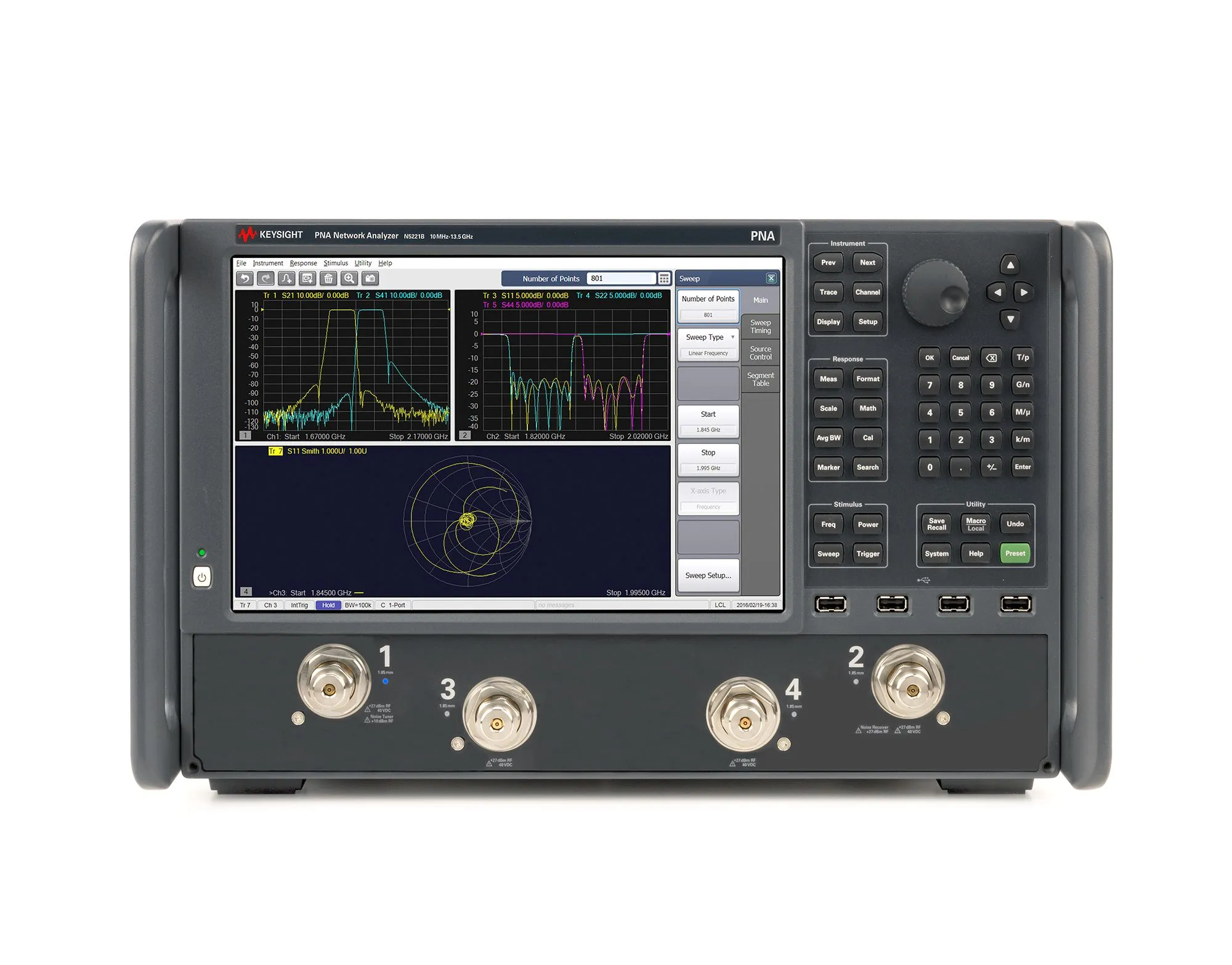

Keysight N5227B PNA Microwave Network Analyzer

Огляд

Keysight N5227B — це високопродуктивний мікрохвильовий аналізатор мережі, який працює в діапазоні від 10 МГц до 67 ГГц. Доступний у конфігураціях з 2 портами та одним джерелом або 4 портами та двома джерелами, N5227B поєднує найкращі в галузі характеристики RF з інтуїтивними можливостями вимірювання для характеризації підсилювачів, змішувачів, перетворювачів частоти та інших активних компонентів.

Основні характеристики

• Частотний діапазон: 10 МГц до 67 ГГц
• Високий динамічний діапазон: 134 дБ на тестовому порту при 20 ГГц
• Низький шум сліду: 0,002 дБ rms при пропускній здатності 1 кГц
• Висока вихідна потужність джерела: +13 дБм при 1 ГГц до +11 дБм при 67 ГГц
• Швидкість вимірювання: 3,6–23 мкс/точка
• Висока стабільність: менше 0,03 дБ/°C
• Інтегровані модулятори імпульсів і генератори імпульсів для вимірювання параметрів S імпульсного режиму

Застосування

• Характеризація та тестування підсилювачів
• Аналіз змішувачів і перетворювачів частоти
• Вимірювання параметрів S імпульсного режиму
• Характеризація активних пристроїв
• Валідація компонентів і забезпечення якості
