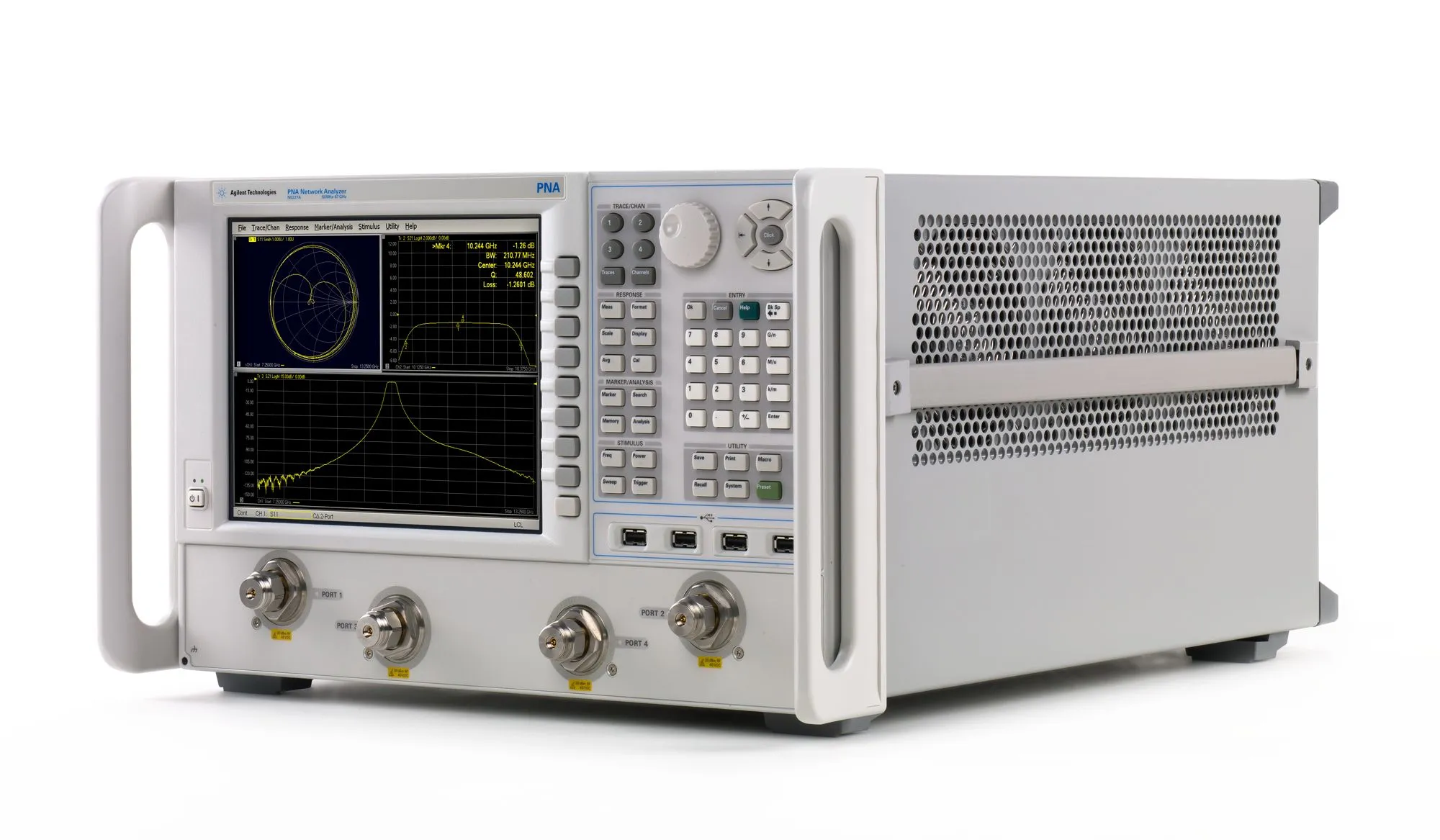

Keysight N5227A PNA Microwave Network Analyzer

Огляд

Keysight N5227A - високопродуктивний мікрохвильовий аналізатор мереж серії PNA, спроектований для тестування та характеризації RF підсилювачів, змішувачів та перетворювачів частоти. З покриттям частот від 10 МГц до 26.5 ГГц він пропонує конфігурацію 2-портів з одним джерелом та 4-портів з двома джерелами з винятковою стабільністю вимірювань та динамічним діапазоном для вимогливих RF застосувань.

Основні характеристики

• Діапазон частот: 10 МГц до 26.5 ГГц
• 2-портне або 4-портне інтегроване S-параметричне тестування
• Широкий динамічний діапазон: понад 127 дБ на тестовому порту вище 500 МГц
• Динамічний діапазон приймача 131 дБ з 32,001 точкою вимірювання та 32 каналами
• Смуга пропускання IF 15 МГц
• Висока потужність на виході: +13 дБм з розміщенням 38 дБ
• Низький рівень шуму: -114 дБм при смузі 10 Гц
• Сенсорний дисплей XGA LCD 10.4 дюйма
• RF роз'єми 3.5 мм (самець), 50 Ом
• 4 USB 2.0 порти на передній панелі
• Вбудовані інтерфейси: GPIB, USB, LAN, Handler I/O

Застосування

• S-параметричне вимірювання з найменшою невизначеністю та найвищою стабільністю
• Характеризація активних компонентів з спрощеними налаштуваннями вимірювань
• Вимірювання коефіцієнта посилення та шуму RF підсилювачів
• Тестування змішувачів та перетворювачів частоти
• Аналіз RF фільтрів та узгоджувальних мереж
