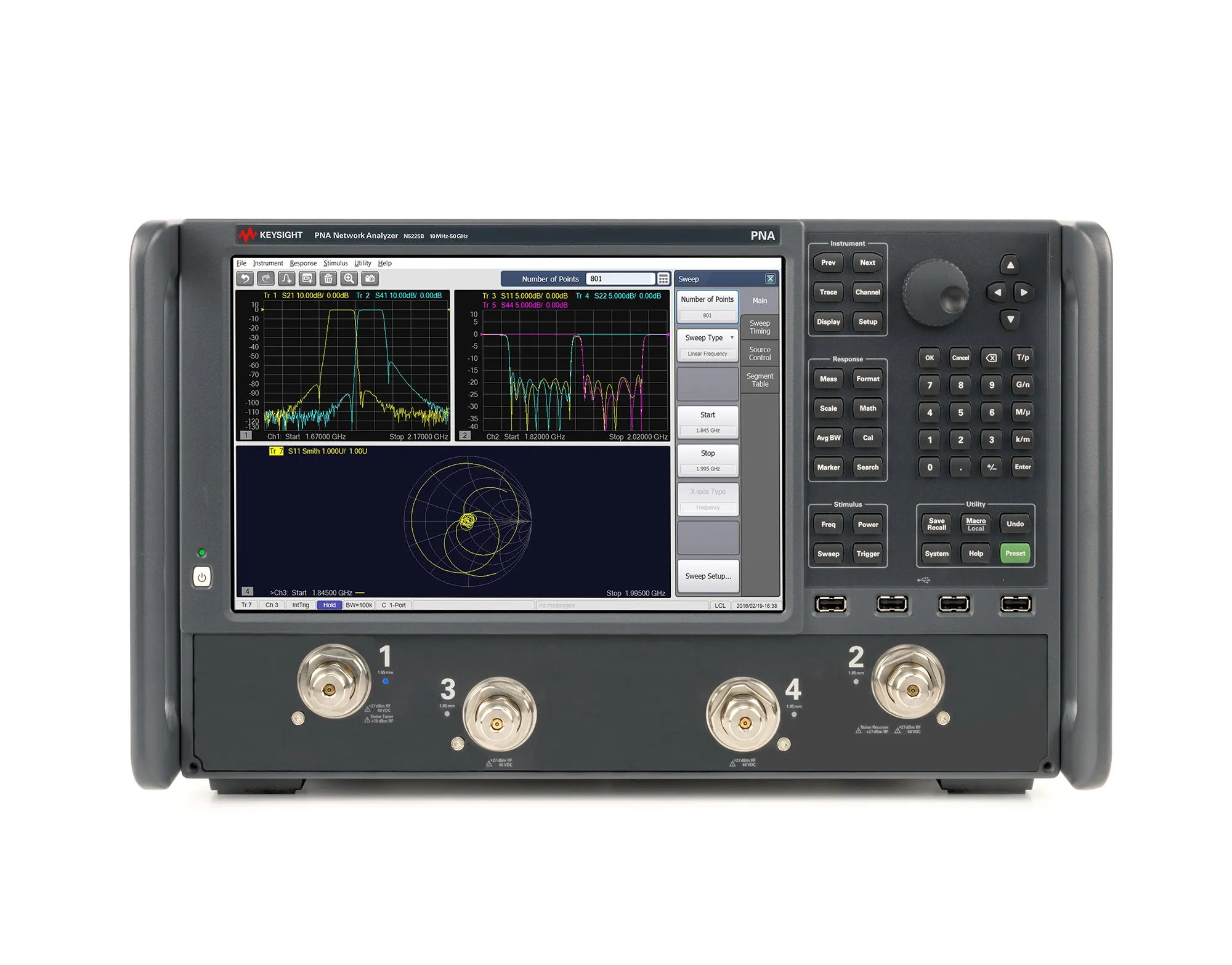

Keysight N5225B PNA Microwave Network Analyzer

Огляд

Keysight N5225B - високопродуктивний мікрохвильовий аналізатор мереж серії PNA, розроблений для швидкого та точного тестування підсилювачів, змішувачів та перетворювачів частоти. Працює у діапазоні 10 МГц-50 ГГц та пропонує конфігурації 2-портів з одним джерелом та 4-портів з двома джерелами з винятковою RF продуктивністю та стабільністю вимірювань.

Основні характеристики

• Діапазон частот: 10 МГц-50 ГГц
• Конфігурація 2-портів з одним джерелом або 4-портів з двома джерелами
• Широкий динамічний діапазон: понад 127 дБ на тестовому порту вище 500 МГц
• Динамічний діапазон приймача 131 дБ з 32,001 точкою вимірювання та 32 каналами
• Смуга пропускання IF 15 МГц для гнучкої оптимізації вимірювань
• Висока потужність на виході: +13 дБм з розміщенням 38 дБ
• Низький рівень шуму: -114 дБм при смузі 10 Гц
• Сенсорний дисплей LCD 12.1 дюйма
• RF роз'єми 2.4 мм (самець), 50 Ом
• Вбудовані імпульсні модулятори та генератори для імпульсних S-параметричних вимірювань
• 4 USB 2.0 порти на передній панелі, вихід VGA
• Множинні інтерфейси: GPIB, USB, LAN, Handler I/O

Застосування

• S-параметричні вимірювання з найменшою невизначеністю та найвищою стабільністю
• Характеризація активних компонентів з спрощеними налаштуваннями
• Вимірювання коефіцієнта посилення та шуму підсилювачів
• Тестування змішувачів та перетворювачів частоти
• Вимірювання імпульсних RF компонентів
