Keysight N4691D Electronic Calibration Module

Огляд

Keysight N4691D — це прецизійний двопортовий мікрохвильовий модуль електронної калібрації (ECal), розроблений для швидкої та точної калібрації аналізаторів мережі Keysight. Модуль підтримує роз'єми 3,5 мм і охоплює частоти від 300 кГц до 26,5 ГГц з опціональним розширенням до постійного струму для широкосмугового моделювання приладів та аналізу в часовій області.

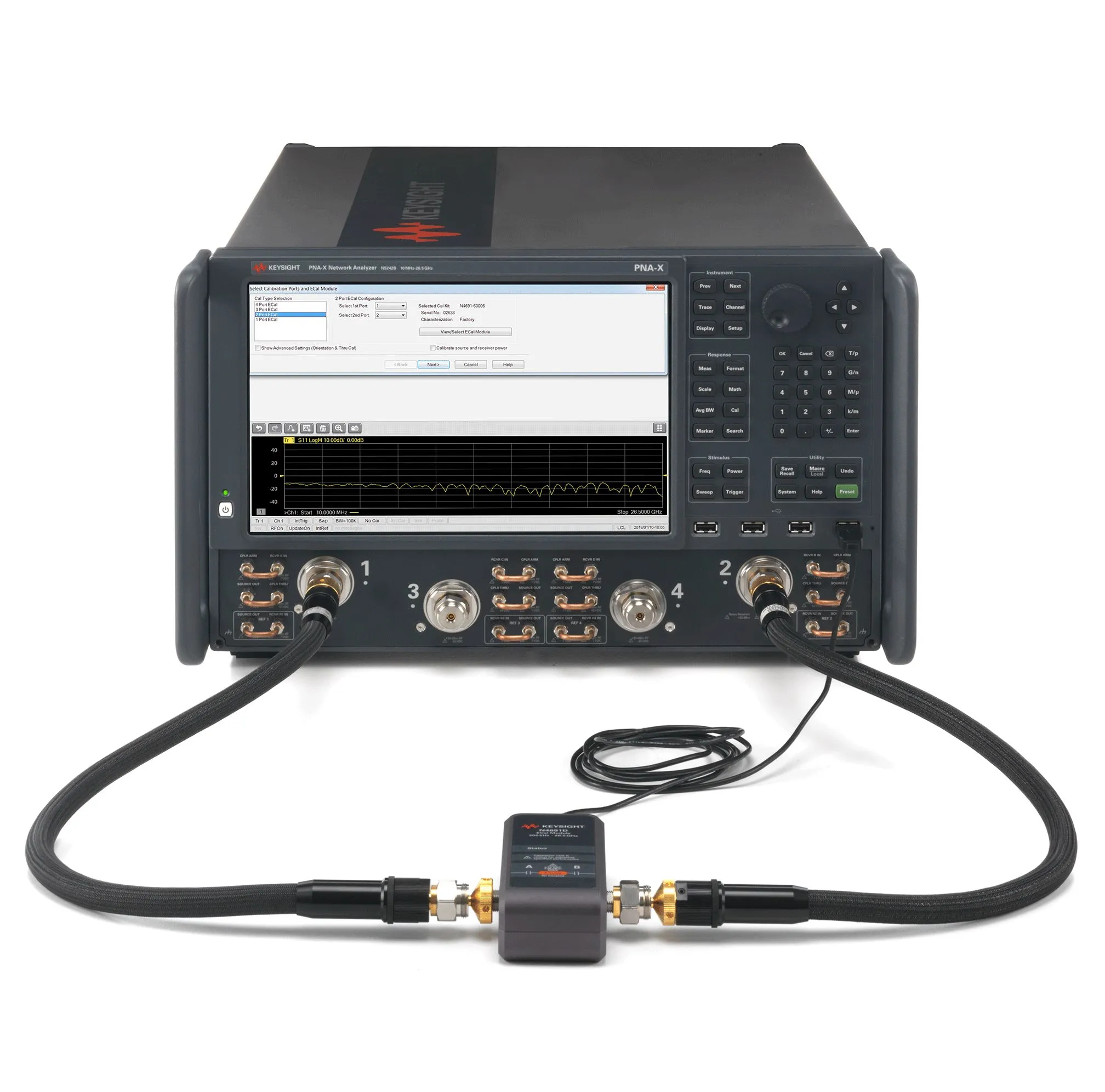

Виконання повної двопортової калібрації займає менше ніж половину часу та з'єднань, необхідних для традиційних механічних наборів калібрування. Оператор просто підключає модуль ECal до аналізатора мережі Keysight через USB, а мікрограма контролює калібрування автоматично, зменшуючи помилки оператора та мінімізуючи зношення роз'ємів та стандартів калібрування.

Основні характеристики

• Прецизійний двопортовий мікрохвильовий модуль ECal з високою точністю
• Охоплення частот від 300 кГц до 26,5 ГГц (розширюється до постійного струму з Option 0DC)
• Швидка та точна повна двопортова калібрування через управління USB
• Підтримує роз'єми 3,5 мм в конфігураціях самець/самець, самиця/самиця та самець/самиця
• Скорочує час калібрування у порівнянні з механічними наборами калібрування
• Зменшує зношення роз'ємів та витрати на обслуговування тестового обладнання

Застосування

• Калібрування аналізаторів мережі Keysight
• Широкосмугове моделювання приладів (з опцією DC до 26,5 ГГц 0DC)
• Аналіз в часовій області та цілісності сигналу
