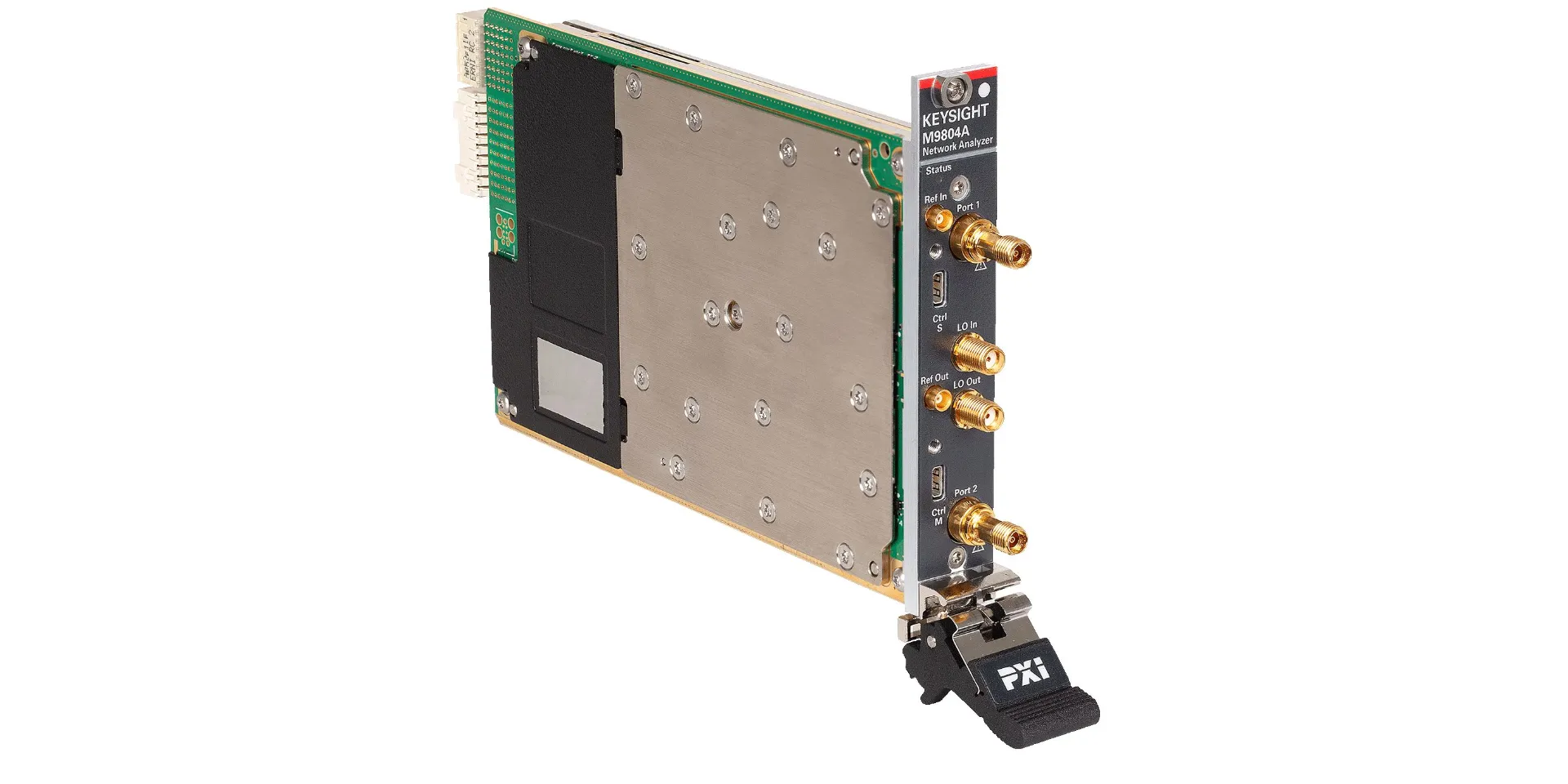

Keysight M9804A PXIe Vector Network Analyzer

Огляд

Keysight M9804A — модульний PXIe векторний аналізатор мережі, розроблений для мультипортного RF та НВЧ тестування. З частотним діапазоном від 9 kHz до 20 GHz та підтримкою 2, 4 або 6 портів, він забезпечує найкращу в класі продуктивність для тестування пасивних компонентів, підсилювачів, мікшерів та перетворювачів частоти. Динамічний діапазон перевищує 140 dB при швидкості вимірювання 1,3 мс на 201 точку за один цикл розгортання, що робить його придатним як для виробничого тестування, так і для вимогливих R&D застосувань.

Модулі об'єднуються в одному PXI шасі для створення конфігурацій з до 50 портів. Усі тестові порти повністю синхронізовані, що дозволяє виконувати одночасні мультипортні вимірювання з коректуванням помилок N-port для найвищої точності.

Основні характеристики

• Частотний діапазон: 9 kHz до 20 GHz
• Конфігурований 2, 4 або 6 вбудованих портів
• Системний динамічний діапазон понад 140 dB
• Швидке вимірювання: 1,3 мс на 201 точку, один цикл розгортання
• Коректування N-port для точних мультипортних вимірювань
• Підтримка модулів електронної калібрації (ECal)
• Повністю синхронізовані тестові порти для одночасного вимірювання
• Модульна конструкція дозволяє об'єднувати до 50 портів в одному шасі
• Спільна програмна платформа з аналізаторами Keysight PNA та ENA

Застосування

• Вимірювання та характеризація S-параметрів
• Аналіз та перевірка цілісності сигналу
• Конструювання та тестування підсилювачів
• Оцінка мікшерів та перетворювачів частоти
• Характеризація фільтрів та дюплексерів
• Тестування кабелів та з'єднувачів
• Вимірювання та перевірка антен
• Мультипортне та багатомісцеве виробниче тестування
