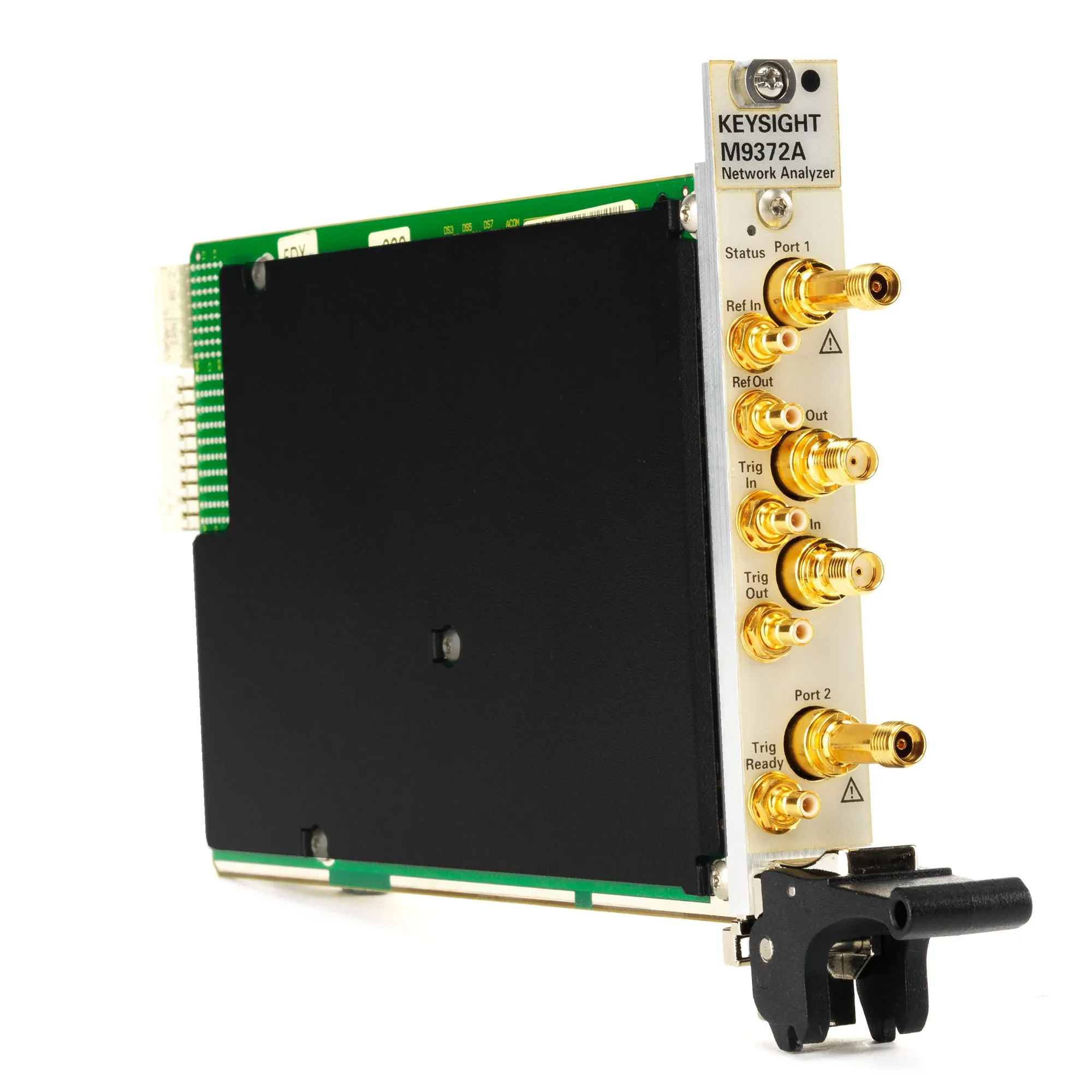

Keysight M9372A PXIe Vector Network Analyzer
Keysight M9372A PXIe аналізатор векторної мережі
Запитати ціну
M9372A is a PXIe vector network analyzer with 300 kHz–9 GHz frequency range, 115 dB dynamic range, 0.001 dB trace noise, and single-slot two-port S-parameter measurements.
Деталі продукту
| Модель | M9372A |
| Виробник | Keysight |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight M9372A — це PXIe аналізатор векторної мережі, який забезпечує повне вимірювання двопортових S-параметрів в одному слоті PXI. Кожний модуль працює як незалежний двопортовий аналізатор мережі з найкращими характеристиками динамічного діапазону, швидкості вимірювання, шуму траси та стабільності. Декілька модулів можна конфігурувати в багатопортові системи VNA до 32 портів для вимірювання багатопортових пристроїв в одному шасі PXI.
Основні характеристики
- Повне вимірювання двопортових S-параметрів в одному слоті
- Діапазон частот: 300 кГц–9 ГГц
- Динамічний діапазон: 115 дБ (250 МГц–9 ГГц)
- Шум траси: 0,001 дБ типово, 0,003 дБ нормально
- Стабільність: ±0,010 дБ/°C
- Швидкість розгортання: 18 мс при 401 точці з пропускною здатністю IF 600 кГц
- Сумісність з електронними модулями калібрування (ECal)
- Конфігурується як декілька незалежних VNA в одному шасі
Застосування
- Характеризація RF та мікрохвильових компонентів
- Валідація дизайну фільтрів та підсилювачів
- Вимірювання імпедансу антени та S-параметрів
- Аналіз з'єднань на високих швидкостях
- Тестування та валідація багатопортових пристроїв
Комплектація
- Набір кабелів для багатопортових систем (Y1242A)
- Набір приладдя та інструментів (Y1281A) — тягач для роз'ємів SMB та гніздо для роз'ємів 3.5/SMA
Характеристики
| High Frequency (range) | 1GHz <= 10GHz |
| Low Frequency (range) | 100kHz <= 1MHz |
| Form Factor | Benchtop |
