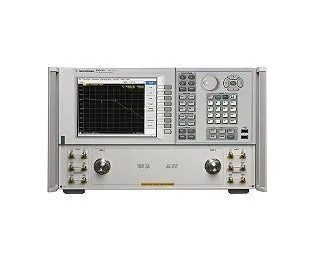

Keysight E8362C Vector Network Analyzer

Огляд

Keysight E8362C — це високопродуктивний векторний аналізатор мереж для вимірювань РЧ та мікрохвильових частот у діапазоні 10 МГц–20 ГГц. Із динамічним діапазоном 123 дБ та швидкістю вимірювання менше 26 мікросекунд, він ідеально підходить для характеризації приладів, верифікації дизайну схем та тестування компонентів.

Основні характеристики

• Діапазон частот: 10 МГц – 20 ГГц
• Динамічний діапазон 123 дБ із шумом сліду <0.006 дБ
• Швидка швидкість вимірювання: <26 мікросекунд за точку
• 32 канали та 20,001 точок тестування
• Підтримка калібрування TRL/LRM
• Вимірювання на кристалі, у пристосуванні, хвилеводі та антени
• Характеризація втрат перетворення змішувача, втрат відбиття, ізоляції та затримки групи
• Вимірювання стиснення коефіцієнта посилення підсилювача, гармоніки, IMD та імпульсної РЧ

Застосування

• Характеризація приладу та верифікація компонентів
• Верифікація дизайну схем та фільтрів
• Вимірювання приладів на напівпровідниковому кристалі
• Характеризація антен та хвилеводів
• Оцінка продуктивності підсилювача та змішувача
