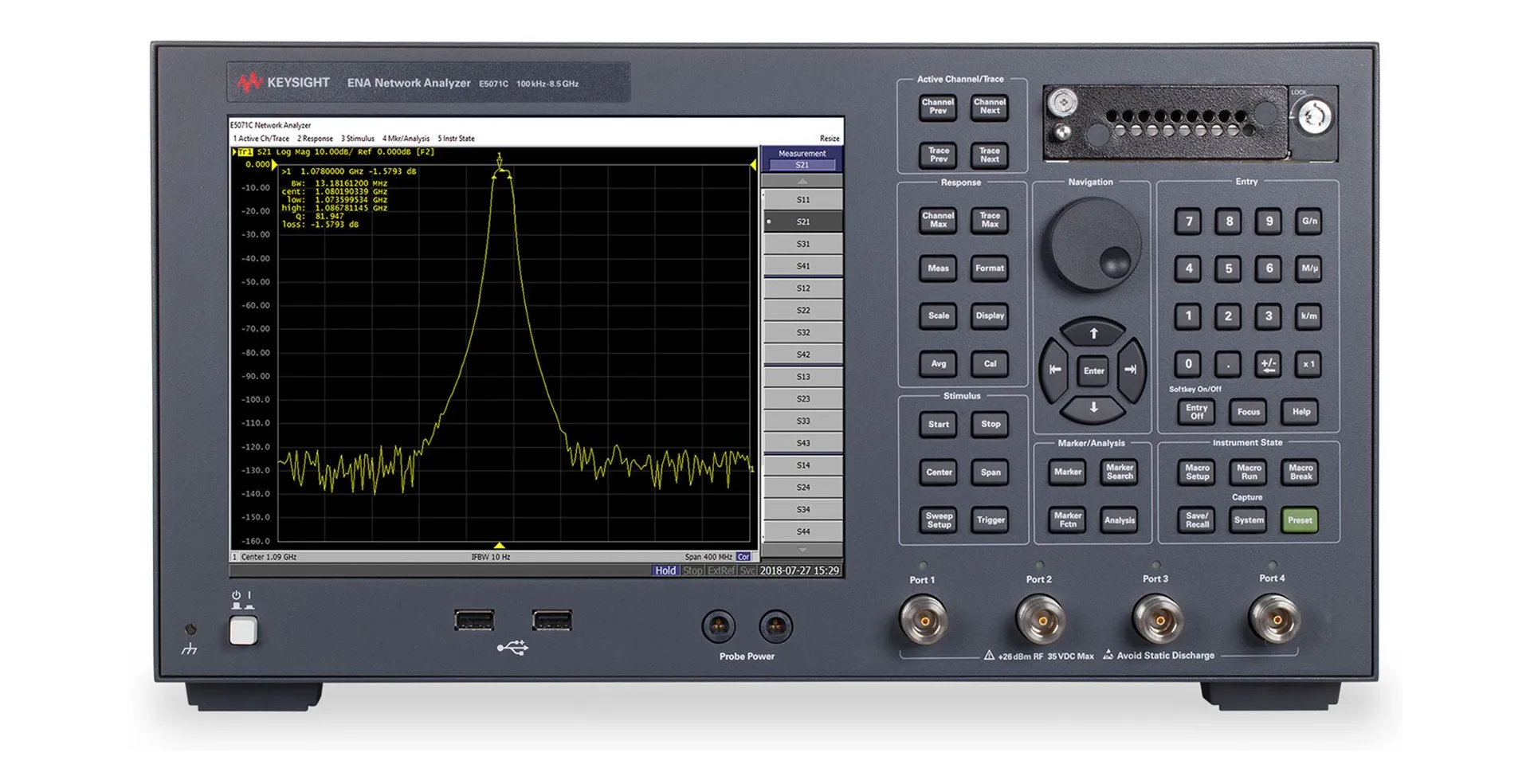

Keysight E5071C Vector Network Analyzer
Keysight E5071C аналізатор векторної мережі
Keysight E5071C is a versatile vector network analyzer with 9 kHz to 20 GHz frequency range, 123 dB dynamic range, and fast 8 ms full 2-port calibration.
Деталі продукту
| Модель | E5071C |
| Виробник | Keysight |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight E5071C — високопродуктивний аналізатор векторної мережі ENA з діапазоном частот від 9 кГц до 20 ГГц. Розроблений для інженерів виробництва та досліджень, E5071C пропонує найвищу RF продуктивність та найшвидшу швидкість вимірювання у своєму класі з універсальними функціями та гнучкими конфігураціями для різноманітних застосувань.
E5071C підтримує гнучкі конфігурації портів та дозволяє вибір діапазонів частот, портів та зміщень напруги для відповідності вашим потребам тестування. Аналізатор забезпечує повну можливість оновлення всіх опцій без зміни серійного номера, гарантуючи захист вашої інвестиції в міру розвитку вимог.
Основні характеристики
- Діапазон частот: 9 кГц–20 ГГц з опціями тестового набору на 2 або 4 портах
- Динамічний діапазон: більше 123 дБ
- Низький рівень шуму сліду: 0.004 дБ СКЗ при смузі пропускання IF 70 кГц
- Швидка швидкість вимірювання: 8 мс для повної калібрування на 2 портах при 401 точці
- Висока температурна стійкість: 0.005 дБ/°C
- Збалансовані вимірювання (опція на 4 портах)
- Опція покращеного вимірювання TDR
- Вихідна потужність: 10 дБм
- Гармоніки: -25 дБc
Застосування
- Оцінка RF компонентів та схем
- Виробничне тестування та валідація виробництва
- Дослідження та розробка пристроїв, залежних від частоти
Характеристики
| High Frequency (range) | 1GHz <= 10GHz |
| High Frequency (range) | 10GHz <= 20GHz |
| Low Frequency (range) | 1kHz <= 100kHz |
| Low Frequency (range) | 100kHz <= 1MHz |
| Form Factor | Benchtop |
