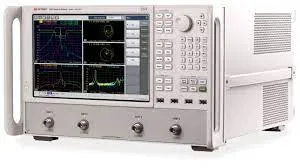

Keysight E5071A Vector Network Analyzer

Огляд

Keysight E5071A — це векторний аналізатор мережі з комплексними можливостями вимірювання для тестування багатопортових та збалансованих пристроїв. ENA Series пропонує 2-, 3- або 4-портові набори тестування для одночасного вимірювання всіх шляхів сигналу в багатопортових пристроях, що робить його ідеальним для характеризації складних RF компонентів.

E5071A забезпечує розширені можливості аналізу, включаючи перетворення часової області з затворюванням та вимірювання S-параметрів змішаного режиму з вбудовуванням/видаленням схеми узгодження та перетворенням імпедансу. Аналізатор має інтерфейс на основі Windows з великим 10,4-дюймовим дисплеєм LCD та вбудованими портами, включаючи GPIB, 10/100BaseT Ethernet, USB, VGA та паралельні з'єднання. Його можна програмувати через інтерфейси COM або SCPI з вбудованою підтримкою Microsoft Visual Basic for Applications (VBA).

Основні характеристики

• Діапазон частот: 300 kHz до 8,5 GHz
• Динамічний діапазон: 125 dB на портові тестування (типово)
• Швидкість сканування: 9,6 µs/точка
• Шум трасування: 0,001 dB rms
• Вбудована 2-, 3- та 4-портова можливість з повною корекцією портів
• TRL/LRL калібрування для некоаксіальних вимірювань
• Вбудована можливість збалансованого вимірювання для S-параметрів змішаного режиму
• Вбудовування/видалення пристосування та перетворення імпедансу портів
• 10,4-дюймовий дисплей LCD
• Операційна система Windows
• Кілька інтерфейсів: GPIB, Ethernet, USB, VGA, паралельний
• Програмованість через COM або SCPI інтерфейси
• Вбудована підтримка VBA

Застосування

• Характеризація та тестування багатопортових пристроїв
• Вимірювання збалансованих пристроїв
• Кваліфікація RF компонентів
• Аналіз імпедансу PCB
• Вимірювання складних шляхів сигналу
