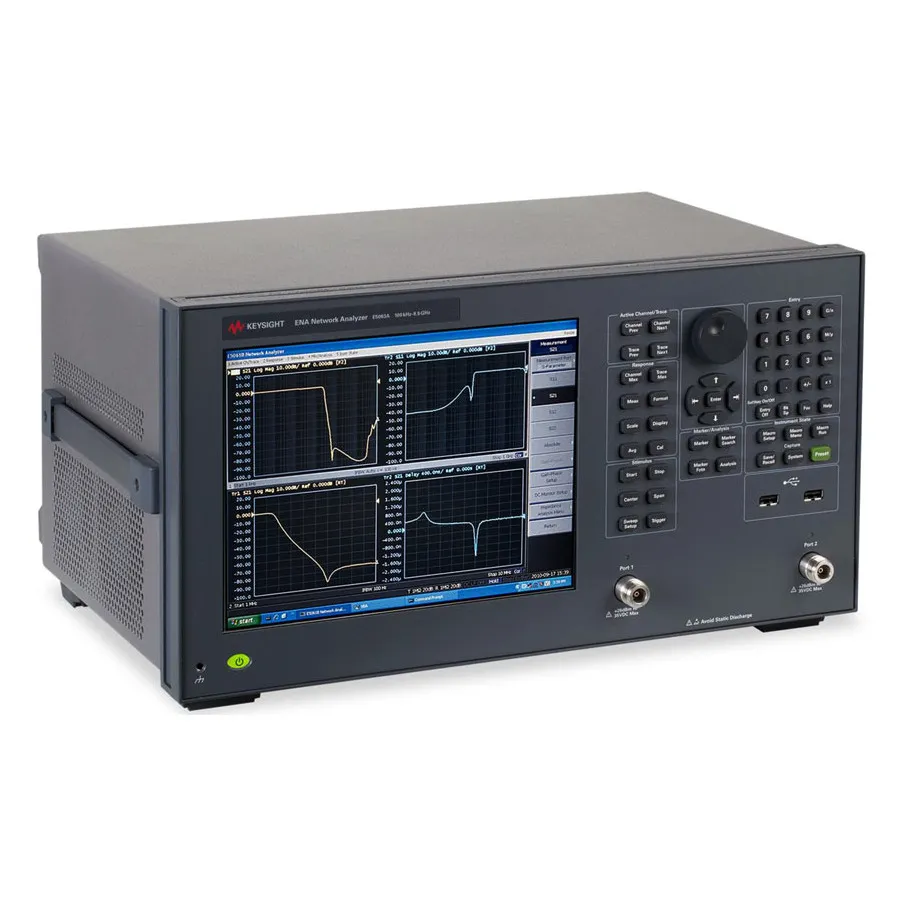

Keysight E5063A ENA Vector Network Analyzer

Огляд

Keysight E5063A ENA — це економна настільна модель векторного аналізатора мережі (VNA) для тестування пасивних компонентів, таких як антени, фільтри, кабелі та розʹєми до 18 GHz. Вона пропонує оптимальний баланс між вартістю і продуктивністю з найкращими показниками шуму трасування та чудовим динамічним діапазоном для точних вимірювань пристроїв з низькими втратами.

Використовуючи стандартну в індустрії платформу вимірювання ENA Series, аналізатор E5063A підвищує ефективність та продуктивність. Аналізатор має 10,4-дюймовий мультисенсорний дисплей, операційну систему Windows 10 та комплексні можливості калібрування, включаючи методи SOLT, ECal та TRL. Опції оновлення частоти дозволяють масштабувати від 500 MHz до 18 GHz при розширенні ваших потреб у тестуванні.

Основні характеристики

• Діапазон частот: 100 kHz до 18 GHz (залежить від конфігурації)
• Шум трасування: 0,005 dBrms (spec), 0,002 dBrms (типово)
• Динамічний діапазон: 117 dB (spec), 122 dB (типово)
• 2-портовий набір тестування з імпедансом 50 Ом
• Стабільність: 0,01 dB/°C
• Потужність джерела: -20 до 0 dBm
• До 10 001 точки максимум (NOP)
• До 32 каналів максимум
• 10,4-дюймовий мультисенсорний дисплей
• Інтерфейси: LAN, USB (2 спереду, 4 ззаду), USBTMC; опціонально GPIB та Handler I/O
• Операційна система Windows 10
• Трирічна гарантія

Застосування

• Тестування антен для смартфонів, мобільних базових станцій, WLAN та інших пристроїв бездротового зв'язку
• Характеризація RF пасивних компонентів, включаючи фільтри, кабелі, розʹєми, аттенюатори, відгалужувачі, ізолятори та дільники
• Тестування імпедансу PCB
• Аналіз котушок та резонаторів для бездротового передавання енергії
• Характеризація діелектричних матеріалів

Комплектація

• Посібник з встановлення
• CD ROM з бібліотеками вводу-виводу
• Кабель живлення
• Сертифікат калібрування
