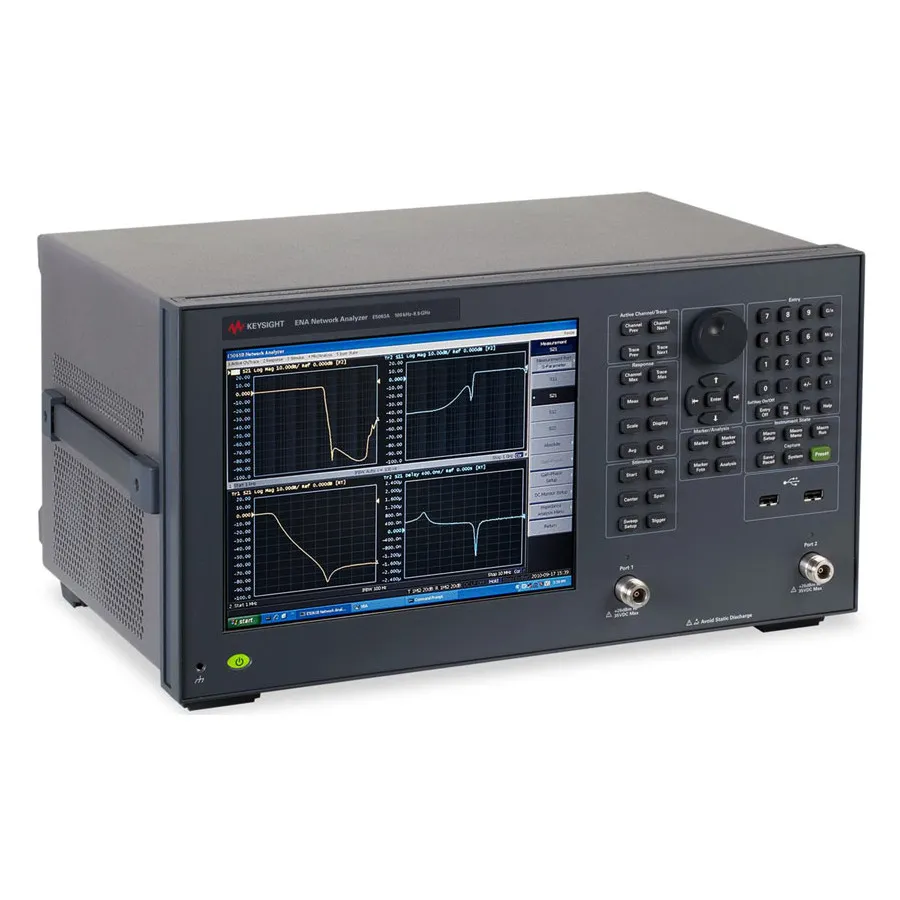

Keysight E5063A Vector Network Analyzer

Огляд

Keysight E5063A — доступний за ціною настільний аналізатор векторної мережи (VNA), призначений для тестування базових пасивних компонентів, таких як антени, фільтри, кабелі та роз'єми. Серія E5063A ENA пропонує оптимальний баланс ціни та продуктивності з можливістю вимірювання на декількох діапазонах частот до 18 GHz. Цей конкретний модель охоплює від 100 кHz до 3 GHz, що робить його придатним для середньочастотних RF додатків та тестування імпедансу PCB.

Основні характеристики

• Діапазон частот: 100 кHz до 3 GHz
• Шум сліду: 0.002 dBrms (типово), 0.005 dBrms (специфікація)
• Динамічний діапазон: 122 дБ (типово), 117 дБ (специфікація)
• Температурна стійкість: 0.01 дБ/°C
• Потужність джерела: -20 до 0 дБm
• Двопортовий набір S-параметрів, 50 Ω
• Режими розгортки: Лінійна та логарифмічна частота, сегментна розгортка
• Кілька варіантів калібрування: SOLT, TRL, ECal, видалення/вставлення адаптера
• Дисплей 10.4 дюйма з сенсорним екраном
• Кілька інтерфейсів: LAN, USB (6 портів), опціональні GPIB та Handler I/O
• Можливість оновлення частоти до вищих діапазонів

Застосування

• Тестування RF пасивних компонентів в освіті та промисловості
• Характеризація антен для бездротових пристроїв
• Вимірювання фільтрів, кабелів та роз'ємів
• Аналіз імпедансу PCB та цілісності високошвидкісних сигналів
• Тестування котушок бездротової передачі енергії
• Характеризація діелектричних матеріалів

Комплектація

• Посібник з встановлення
• CD ROM з бібліотеками I/O
• Кабель живлення
• Сертифікат калібрування
