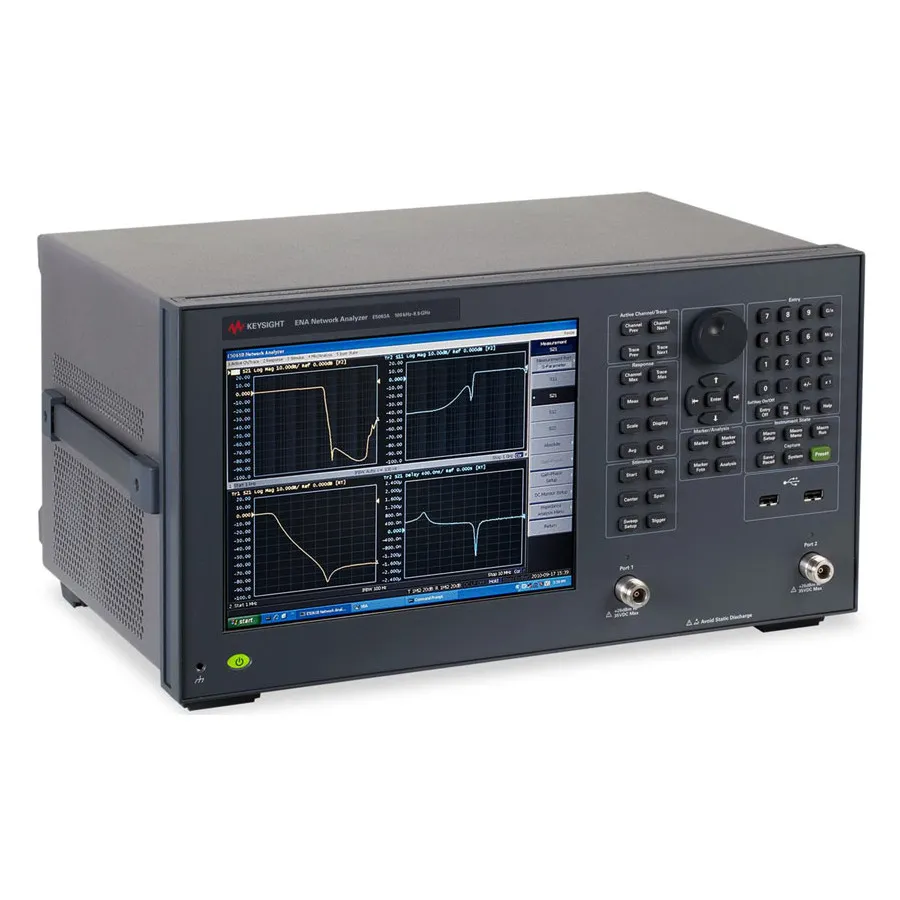

Keysight E5063A Vector Network Analyzer

Огляд

Keysight E5063A — доступний за ціною настільний аналізатор векторної мережи (VNA), призначений для тестування базових пасивних компонентів, таких як антени, фільтри, кабелі та роз'єми. Серія E5063A ENA пропонує оптимальний баланс ціни та продуктивності з можливістю вимірювання на декількох діапазонах частот до 18 GHz. Цей конкретний модель охоплює від 100 кHz до 1.5 GHz, що робить його придатним для середньочастотних RF додатків та тестування імпедансу PCB.

Основні характеристики

• Діапазон частот: 100 кHz до 1.5 GHz
• Шум сліду: 0.002 dBrms (типово), 0.005 dBrms (специфікація)
• Динамічний діапазон: 122 дБ (типово), 117 дБ (специфікація)
• Температурна стійкість: 0.01 дБ/°C
• Потужність джерела: -20 до 0 дБm
• Двопортовий набір S-параметрів, 50 Ω
• Режими розгортки: Лінійна та логарифмічна частота, сегментна розгортка
• Кілька варіантів калібрування: SOLT, TRL, ECal, видалення/вставлення адаптера
• Дисплей 10.4 дюйма з сенсорним екраном
• Кілька інтерфейсів: LAN, USB (6 портів), опціональні GPIB та Handler I/O
• Можливість оновлення частоти до вищих діапазонів

Застосування

• Тестування RF пасивних компонентів в освіті та промисловості
• Характеризація антен для бездротових пристроїв
• Вимірювання фільтрів, кабелів та роз'ємів
• Аналіз імпедансу PCB та цілісності високошвидкісних сигналів
• Тестування котушок бездротової передачі енергії
• Характеризація діелектричних матеріалів

Комплектація

• Посібник з встановлення
• CD ROM з бібліотеками I/O
• Кабель живлення
• Сертифікат калібрування
