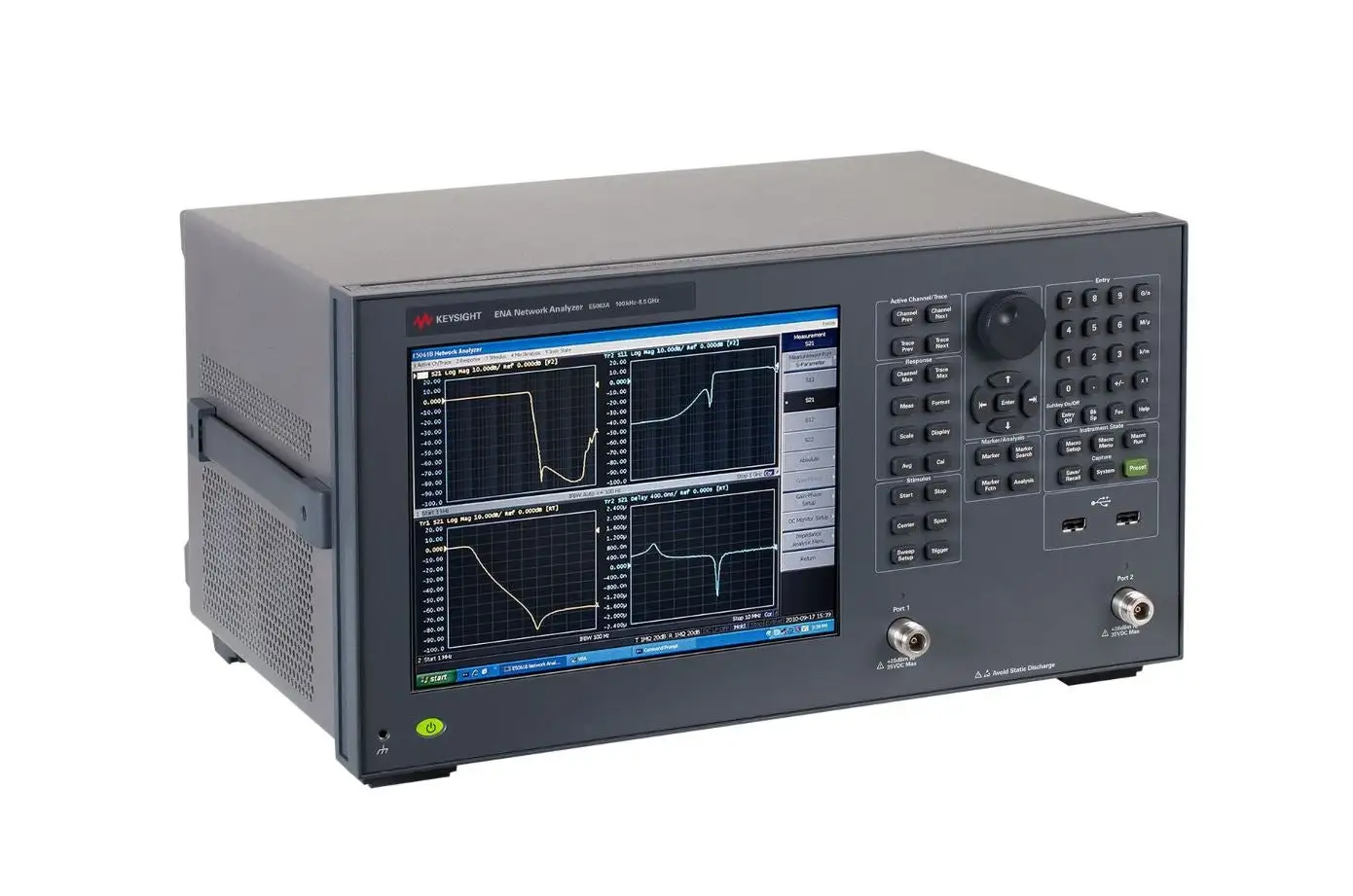

Keysight E5063A Vector Network Analyzer
Keysight E5063A мережевий аналізатор
Запитати ціну
Keysight E5063A benchtop vector network analyzer for RF component testing up to 18 GHz with 117 dB dynamic range, 2-port 50Ω test set, and time domain analysis options.
Деталі продукту
| Модель | E5063A |
| Виробник | Keysight |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight E5063A ENA — це доступний мережевий аналізатор, призначений для тестування простих пасивних RF компонентів, таких як антени, фільтри, кабелі та з'єднувачі до 18 ГГц. Він забезпечує оптимальний баланс між продуктивністю та вартістю, що робить його ідеальним для освіти, проектування та виробництва. E5063A використовує послідовну структуру вимірювання серії ENA для підвищення ефективності та продуктивності.
Основні характеристики
- Частотний діапазон: 100 кГц – 18 ГГц (залежно від опції конфігурації)
- Універсальний 2-портовий S-параметр тестовий набір 50Ω для різноманітного тестування компонентів
- Можливість аналізу часової області із симулятором приладдя (Опція 010)
- Спеціальний графічний інтерфейс для проектування та тестування PCB (Опція 011)
- Динамічний діапазон: 117 дБ (технічна специфікація), 122 дБ (типово)
- Рівень шуму слідження: 0.005 дБ rms (специфікація), 0.002 дБ rms (типово)
- Температурна стабільність: 0.01 дБ/°C
- Численні варіанти інтерфейсу: LAN, USB, GPIB, Handler I/O
Застосування
- Характеризація антен смартфонів та стільникових базових станцій
- Тестування пасивних RF компонентів: фільтри, кабелі, з'єднувачі, ослаблювачі, направники, ізолятори, дільники
- Тестування імпедансу друкованих схем (PCB)
- Аналіз котушок та резонаторів бездротової передачі енергії
- Характеризація діелектричних матеріалів
Характеристики
| High Frequency (range) | 1GHz <= 10GHz |
| Low Frequency (range) | 100kHz <= 1MHz |
| Form Factor | Benchtop |
