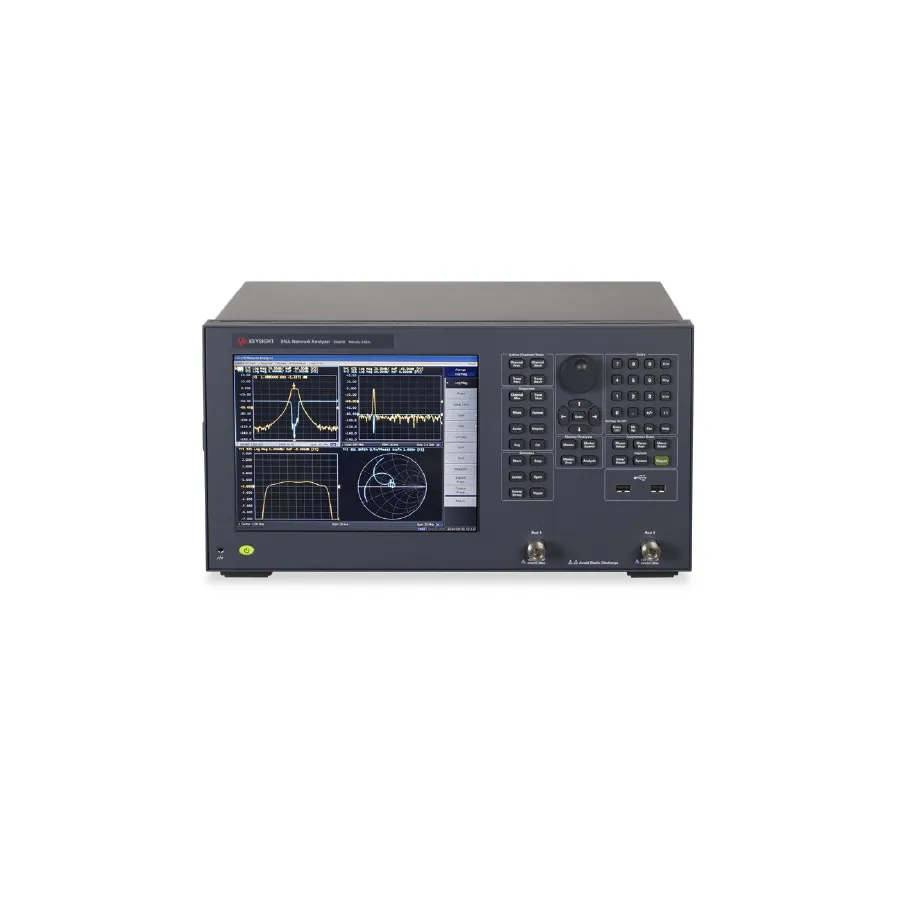

Keysight E5061B/020/235/Win7 ENA Vector Network Analyzer

Огляд

Keysight E5061B серії ENA являє собою високопродуктивний аналізатор мережі, розроблений для задоволення різноманітних вимірювань RF від НЧ до РЧ частот. Цей варіант Windows 7 забезпечує економічний аналіз мережі на 1 та 2 портах для застосувань у бездротовому зв'язку, аерокосмічній та оборонній промисловості, обчисленнях, медичній галузі, автомобільному виробництві, CATV та інших галузях.

Компактне настільне розроблення поєднує покращені можливості цифрової обробки з підвищеною ефективністю для тестування RF компонентів, включаючи стільникові фільтри BTS та антени, котушки MRI, RFID та компоненти CATV. Платформа Windows 7 оптимізована для інтеграції з унаслідківними системами, зберігаючи встановлені стандарти продуктивності серії E5061B.

Основні характеристики

• Діапазон частот: 100 кГц до 3 ГГц з імпедансом системи 50 Ω
• Набір параметрів S, який дозволяє одночасні прямі та зворотні вимірювання на обладнанні під тестуванням (DUT)
• Рівень вихідного сигналу: -45 до +10 dBm (300 кГц до 3 ГГц)
• Динамічний діапазон: >120 дБ (при 1 МГц до 3 ГГц, IFBW = 10 Hz)
• Шум траси: 5 mdBrms (IFBW=3 кГц)
• Стабільність частоти: ±7 ppm ±1 mHz (стандартний)
• Можливість 4 каналів/4 трас з користувацьким визначенням точок розгортки (2 до 1601)
• Операційна система Windows 7 зі стандартним жорстким диском
• Внутрішній жорсткий диск для зберігання станів приладу, даних калібрування та даних тріси у форматі CSV

Застосування

• Тестування стільникових фільтрів BTS та антен
• Вимірювання котушок MRI
• Характеризація компонентів RFID
• Аналіз компонентів CATV
• Загальне тестування RF компонентів та схем

Комплектація

• Керівництво з установки
• CD-ROM бібліотеки IO
• Силовий кабель
• Сертифікат калібрування
