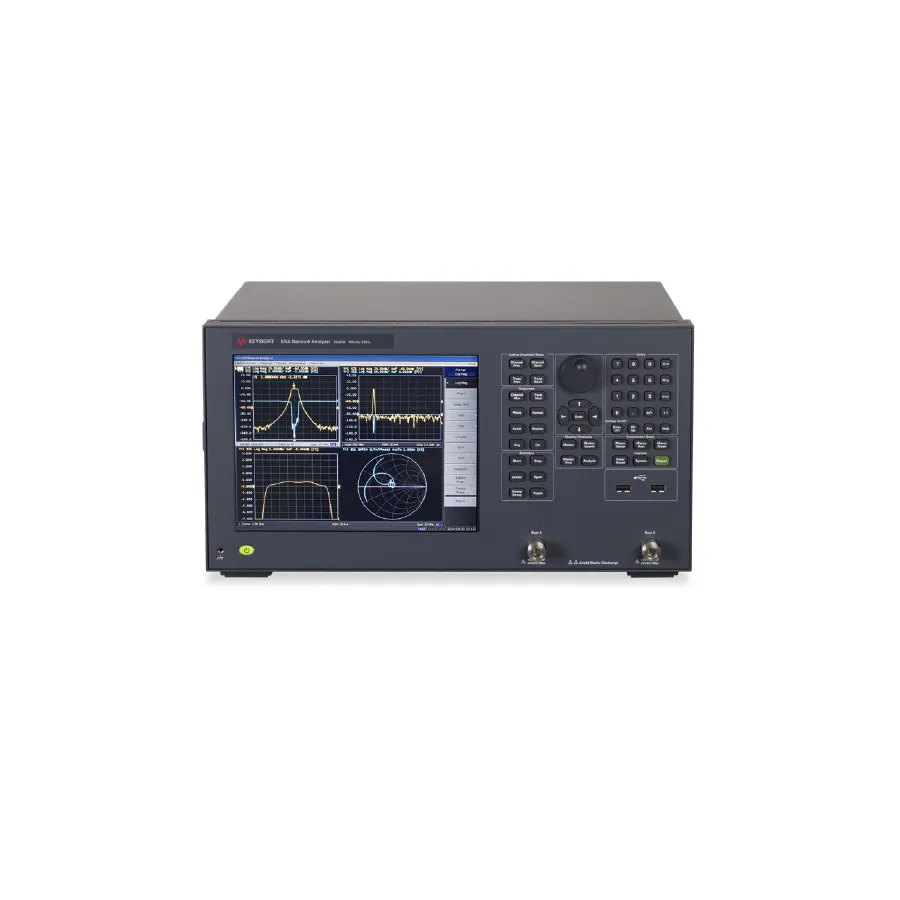

Keysight E5061B/020/235/722/732 ENA Vector Network Analyzer

Огляд

Keysight E5061B серії ENA являє собою високопродуктивний аналізатор мережі, розроблений для задоволення різноманітних вимірювань RF від НЧ до РЧ частот. Він відповідає застосуванням у бездротовому зв'язку, аерокосмічній та оборонній промисловості, обчисленнях, медичній галузі, автомобільному виробництві, CATV та інших галузях, які потребують точного аналізу мережі. E5061B пропонує економічний аналіз мережі на 1 та 2 портах із збереженням високих стандартів продуктивності.

Компактне настільне розроблення поєднує покращені можливості цифрової обробки з підвищеною ефективністю для тестування RF компонентів, включаючи стільникові фільтри BTS та антени, котушки MRI, RFID та компоненти CATV. Інтегрована платформа Windows 10 зі стандартним жорстким диском забезпечує гнучке зберігання даних та керування станом приладу.

Основні характеристики

• Діапазон частот: 100 кГц до 3 ГГц з імпедансом системи 50 Ω
• Набір параметрів S, який дозволяє одночасні прямі та зворотні вимірювання на обладнанні під тестуванням (DUT)
• Рівень вихідного сигналу: -45 до +10 dBm (300 кГц до 3 ГГц)
• Динамічний діапазон: >120 дБ (при 1 МГц до 3 ГГц, IFBW = 10 Hz)
• Шум траси: 5 mdBrms (IFBW=3 кГц)
• Стабільність частоти: ±7 ppm ±1 mHz (стандартний)
• Можливість 4 каналів/4 трас з користувацьким визначенням точок розгортки (2 до 1601)
• Операційна система Windows 10 зі стандартним жорстким диском
• Внутрішній жорсткий диск для зберігання станів приладу, даних калібрування та даних тріси у форматі CSV
• Мережевий доступ через LAN з зовнішнього ПК Windows

Застосування

• Тестування стільникових фільтрів BTS та антен
• Вимірювання котушок MRI
• Характеризація компонентів RFID
• Аналіз компонентів CATV
• Загальне тестування RF компонентів та схем

Комплектація

• Керівництво з установки
• CD-ROM бібліотеки IO
• Силовий кабель
• Сертифікат калібрування
