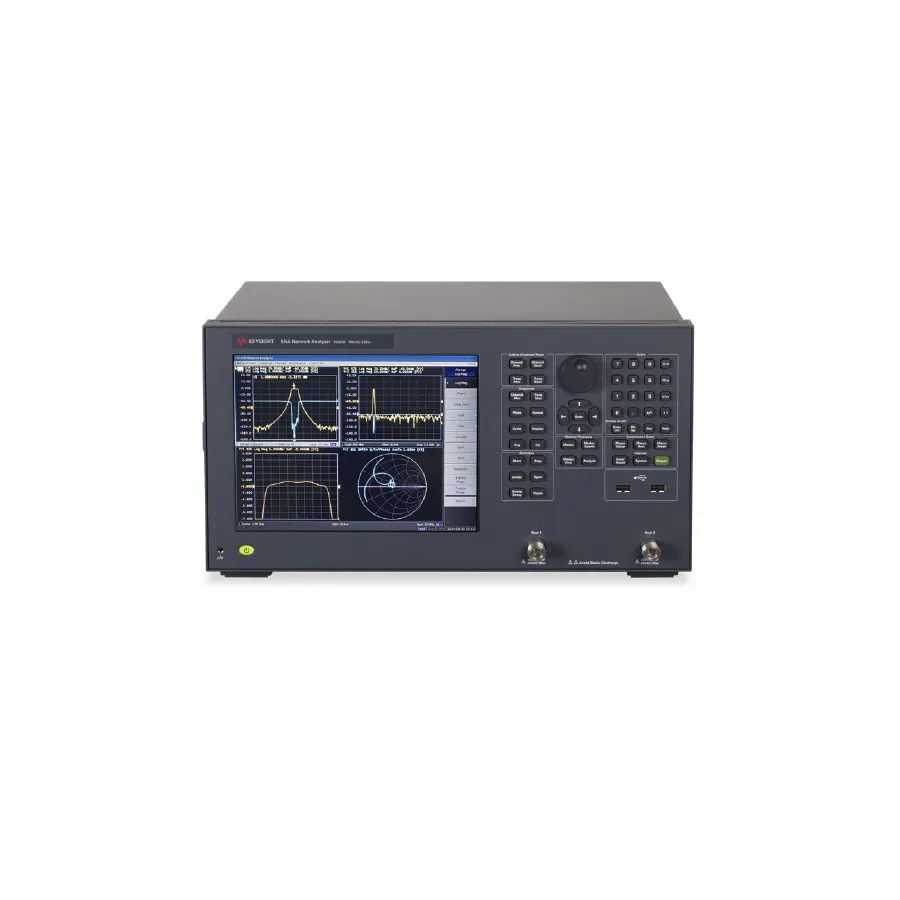

Keysight E5061B ENA Vector Network Analyzer

Огляд

Keysight E5061B ENA Vector Network Analyzer із набором S-parameter тесту — це портативний RF аналізатор мереж, що забезпечує просунутий 1- і 2-портовий аналіз мереж для вимогливих RF програм. Набір S-parameter тесту дозволяє проводити як прямі, так і зворотні вимірювання на пристрої під тестом, що є необхідним для визначення всіх чотирьох S-параметрів. З перевіреною RF продуктивністю, інтегрованою в цифрову платформу з передовою цифровою обробкою, цей аналізатор оптимізований для тестування RF компонентів, включаючи фільтри та антени сотових BTS, котушки MRI, RFID та компоненти CATV, із вищою точністю вимірювань.

Основні характеристики

• Набір S-parameter тесту для комплексних 2-портових S-параметрових вимірювань
• Можливість прямого і зворотного вимірювання на пристрої під тестом
• Діапазон частот: 100 кГц до 1.5 ГГц
• Динамічний діапазон: >120 дБ (при 1 МГц до 1.5 ГГц, IFBW = 10 Hz)
• Рівень вихідного сигналу: -45 до +10 дБм (при 300 кГц до 1.5/3 ГГц)
• Шум відстеження: 5 mdBrms (IFBW = 3 кГц)
• Стабільність частоти: ±7 ppm ±1 mHz
• 4-канальна/4-слідова можливість вимірювання
• Настроюване число точок на розгортанні: від 2 до 1601
• Вбудований жорсткий диск із ОС Windows 10 для зберігання даних та відновлення калібрування

Застосування

• Просунута характеризація та перевірка RF компонентів
• Оптимізація конструкції фільтрів та антен бездротових комунікацій
• Тестування RF систем в аерокосмічних та оборонних програмах
• Аналіз мереж обчислювальних та медичних пристроїв
• Розробка автомобільних RF компонентів
• Характеризація CATV підсилювачів та фільтрів
• Дизайн та перевірка RFID компонентів
• Вимірювання імпедансу та зв'язку котушок MRI

Комплектація

• Посібник з встановлення
• CD-ROM з IO бібліотеками
• Кабель живлення
• Сертифікат калібрування
