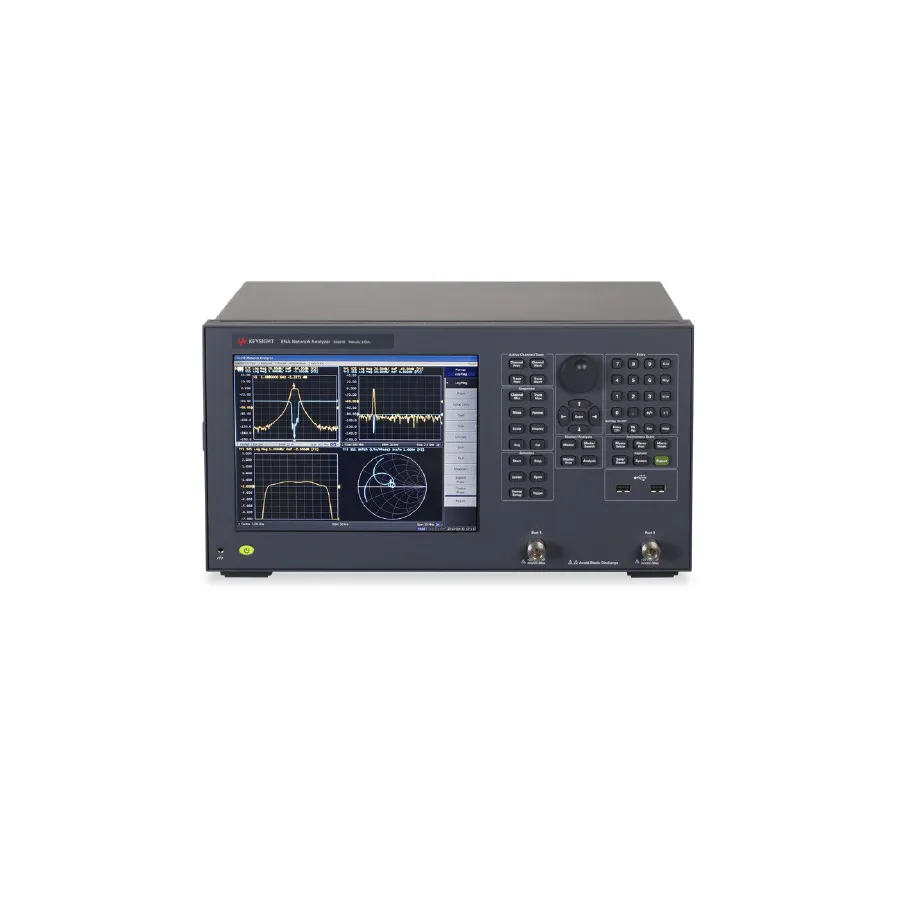

Keysight E5061B ENA Vector Network Analyzer

Огляд

Keysight E5061B ENA Vector Network Analyzer — це портативний RF аналізатор мереж, що забезпечує високопродуктивний 1- і 2-портовий аналіз мереж за доступною ціною. Він поєднує перевірену RF продуктивність з передовою цифровою обробкою в компактному корпусі, що робить його ідеальним для тестування RF компонентів, включаючи фільтри та антени сотових BTS, котушки MRI, RFID та компоненти CATV. Ця модель обладнана набором Transmission/Reflection (T/R) test set з діапазоном частот 100 кГц до 3 ГГц та імпедансом 75 Ω, що підтримує економічні вимірювання без необхідності переміщення пристроїв.

Основні характеристики

• Можливість 1- і 2-портового аналізу мереж
• Діапазон частот: 100 кГц до 3 ГГц
• Динамічний діапазон: >120 дБ (при 1 МГц до 3 ГГц, IFBW = 10 Hz)
• Рівень вихідного сигналу: -45 до +10 дБм (при 300 кГц до 1.5/3 ГГц)
• Шум відстеження: 5 mdBrms (IFBW = 3 кГц)
• Стабільність частоти: ±7 ppm ±1 mHz
• 4-канальна/4-слідова можливість вимірювання
• Настроюване число точок на розгортанні: від 2 до 1601
• Вбудований жорсткий диск із ОС Windows 10 для зберігання даних та відновлення стану приладу
• Набір Transmission/Reflection test set для ефективних вимірювань однопортового та вхідного коефіцієнта відбиття

Застосування

• Тестування фільтрів та компонентів бездротових комунікацій
• RF вимірювання в аерокосмічних та оборонних програмах
• Аналіз обчислювальних та медичних пристроїв
• Характеризація автомобільних компонентів
• Тестування та перевірка компонентів CATV
• Оптимізація фільтрів та антен сотових BTS
• Перевірка проектування RFID міток та читачів
• Оцінка продуктивності котушок MRI

Комплектація

• Посібник з встановлення
• CD-ROM з IO бібліотеками
• Кабель живлення
• Сертифікат калібрування
