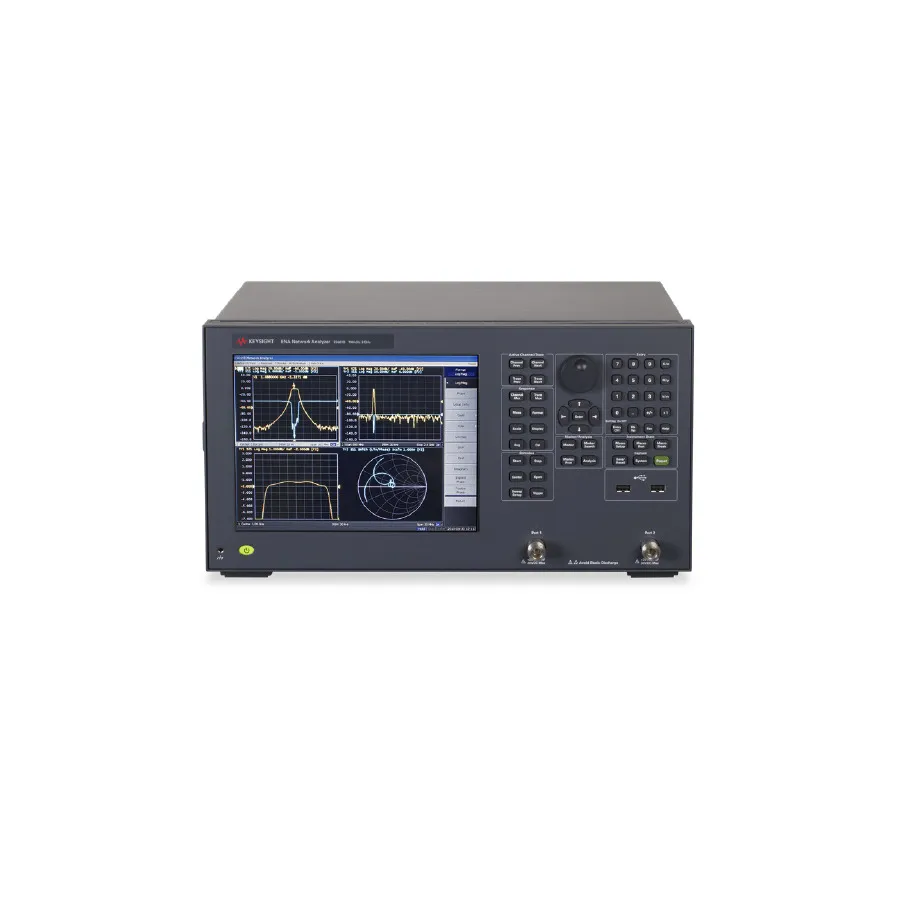

Keysight E5061B/020/117/722/732 Vector Network Analyzer

Огляд

Keysight E5061B є частиною серії ENA аналізаторів мереж, розроблених для задоволення різноманітних потреб вимірювання електронних компонентів та схем. Ця конфігурація з передавально-відбивним (T/R) тестовим набором та можливістю 100 kHz до 1.5 GHz ідеальна для тестування ВЧ компонентів, включаючи стільникові фільтри, антени та пасивні компоненти.

Основні характеристики

• Діапазон частот: 100 kHz до 1.5 GHz
• Конфігурація передавально-відбивного (T/R) тестового набору для економічного аналізу мереж
• Імпеданс системи: 75 Ω
• Рівень вихідної потужності джерела: -45 до +10 dBm
• Динамічний діапазон: >120 дБ
• Шум сліду: 5 mdBrms (IFBW=3 kHz)
• Стійкість частоти: ±7 ppm ±1 mHz
• Можливість роботи на 4 каналах з 4 слідами
• Користувацькі визначені точки розгортання: 2 до 1601
• Внутрішній жорсткий диск з ОС Windows 10

Передавально-відбивний (T/R) тестовий набір

Конфігурація тестового набору T/R забезпечує економічний аналіз мереж, спрямовуючи ВЧ потужність з першого порту, тоді як другий порт функціонує як приймач. Хоча цей дизайн вимагає повороту пристрою для вимірювання зворотної передачі та підтримує лише калібрування реакції та одного порту, він пропонує чудове співвідношення ціни та якості для оцінки компонентів та тестування.

Застосування

• Тестування ВЧ компонентів (BTS фільтри, антени, MRI котушки)
• Характеризація компонентів RFID та CATV
• Оцінка компонентів для бездротових комунікацій та аерокосмічних застосувань
• Тестування ВЧ компонентів для медичних та автомобільних застосувань
• Виробниче та лабораторне середовище тестування

Комплектація

• Посібник установки
• CD-ROM з бібліотеками IO
• Кабель живлення
• Сертифікат калібрування
