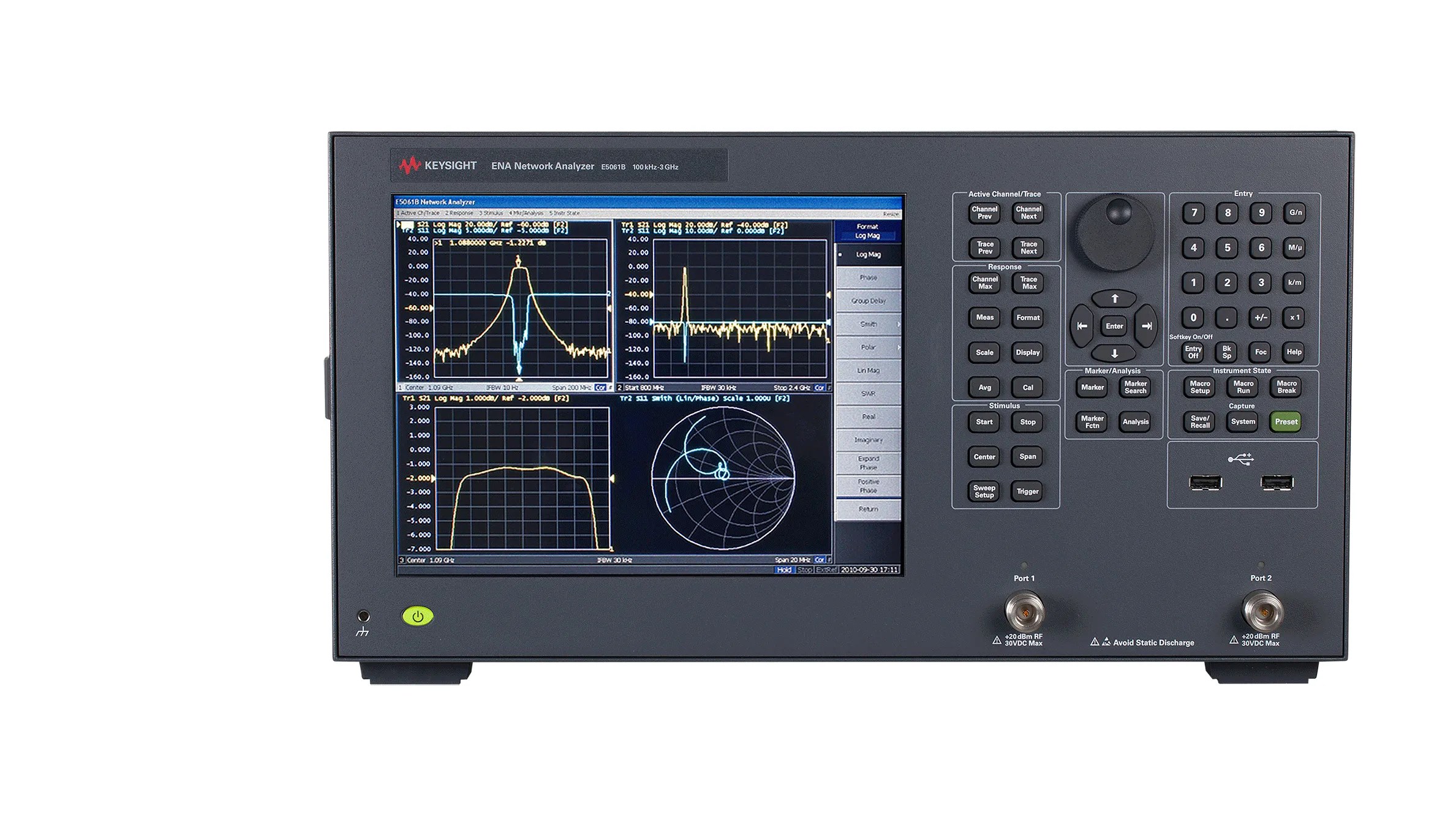

Keysight E5061B ENA Vector Network Analyzer

Огляд

Keysight E5061B — член галузевого стандарту серії ENA векторних аналізаторів мережі. Він забезпечує аналіз приладів в області частот від постійного струму до 3 ГГц, задовольняючи широкий спектр потреб вимірювання електронних компонентів та схем. Аналізатор придатний для застосувань у бездротовому зв'язку, аерокосмічній та оборонній промисловості, комп'ютерній, медичній, автомобільній та CATV промисловості.

Основні характеристики

• Охоплення частот від 5 Гц до 3 ГГц для вимірювань низької частоти до RF
• Динамічний діапазон 120 dB для точної характеризації компонентів
• Вихідна потужність 10 dBm для адекватних рівнів сигналу
• Двопортова конфігурація з можливістю вибору імпедансу 50 або 75 Ом
• Швидкість розгортки 9 ms при 201 точці для ефективного тестування
• Опції набору тестів передачі/відбиття та S-параметрів
• Опціональний аналіз імпедансу для характеризації компонентів
• Опціональний аналіз бездротової передачі енергії
• Опціональний аналіз часової області та визначення місця розташування несправності
• Опція LF-RF (5 Гц до 3 ГГц) з вбудованим джерелом зміщення постійного струму
• Операційна система Windows 10

Застосування

• Характеризація кабелів та роз'ємів
• Оцінка підсилювача
• Проектування та вимірювання фільтрів
• Аналіз резонаторів та котушок
• Характеризація DC-DC перетворювачів та розподільчої мережі потужності (PDN)
• Вимірювання антен та RFID
• Тестування LCR компонентів та аналіз імпедансу
• Вимірювання ефективності бездротової передачі енергії
