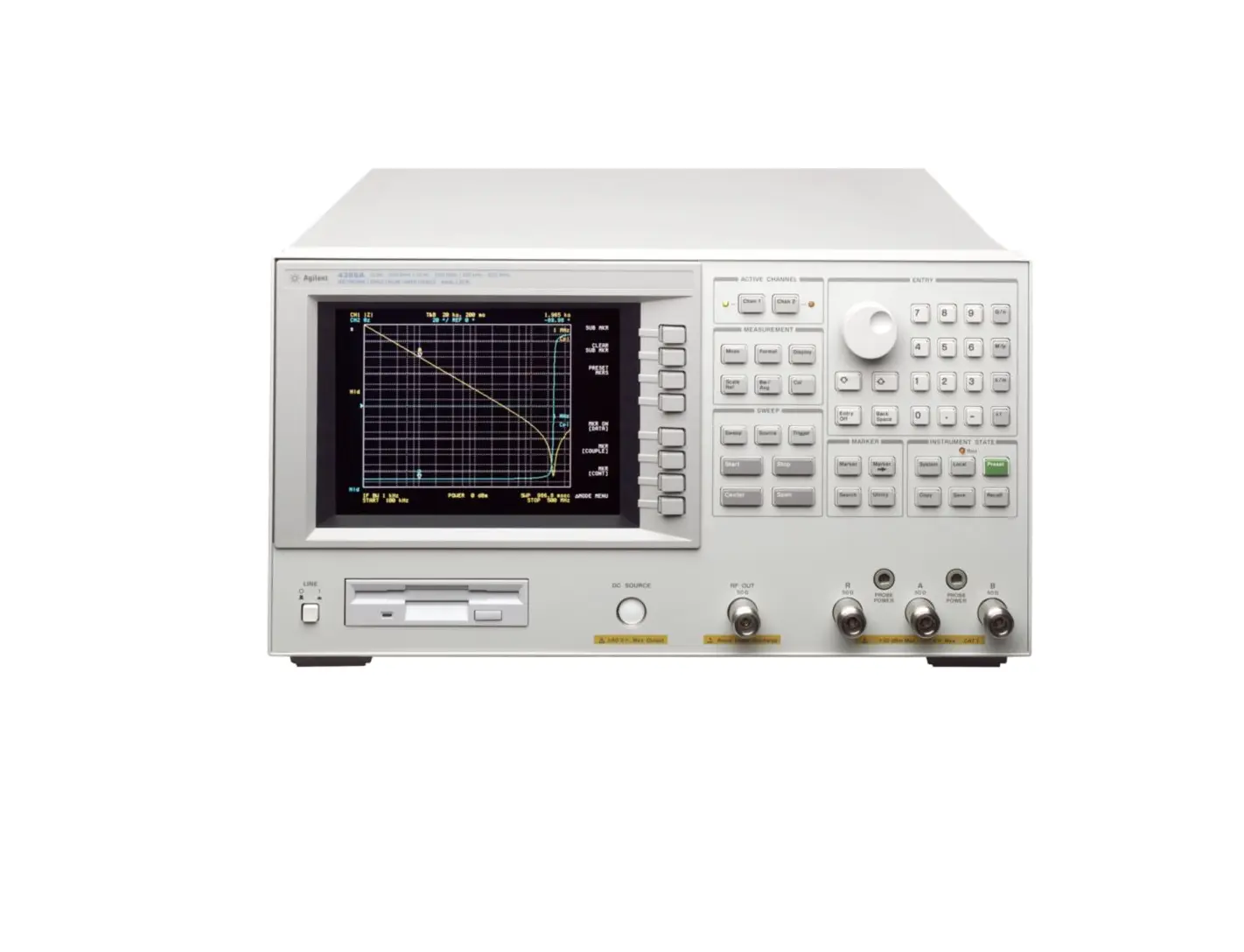

Keysight 4395A Vector Network Analyzer

Огляд

Keysight 4395A — це універсальний аналізатор векторної мережі, спектра та опціонального імпедансу, який поєднує можливості декількох вимірювальних приладів в одному приладі. Він використовується в лабораторіях та виробництві для комплексного аналізу компонентів і схем, включаючи вимірювання коефіцієнта посилення, фази, групової затримки, спотворень та шуму.

Основні характеристики

• Аналіз векторної мережі: 10 Hz до 500 MHz з динамічним діапазоном 115 дБ
• Динамічна точність величини та фази ±0.05 dB та ±0.3 градуса
• Інтегроване синтезоване джерело: вихідна потужність від -50 до +15 dBm, розділення 0.1 dB
• Аналіз спектра: 10 Hz до 500 MHz зі смугами пропускання 1 Hz до 1 MHz
• Чутливість: -145 dBm/Hz на 10 MHz, бічні смуги шуму нижче -100 dBc/Hz
• Опціональний модуль аналізу імпедансу (100 kHz до 500 MHz) з можливістю зміщення постійного струму
• Порти GPIB та цифрового вводу/виводу для автоматизації та управління
• Вбудована підтримка програмування IBASIC

Застосування

• Оцінка компонентів та схем для вимірювання коефіцієнта посилення та рівномірності
• Вимірювання відбиття, включаючи коефіцієнт відбиття та КХВ при використанні з набором для тестування
• Характеризація S-параметрів для RF та мікрохвильових компонентів
• Виробниче тестування та контроль якості
