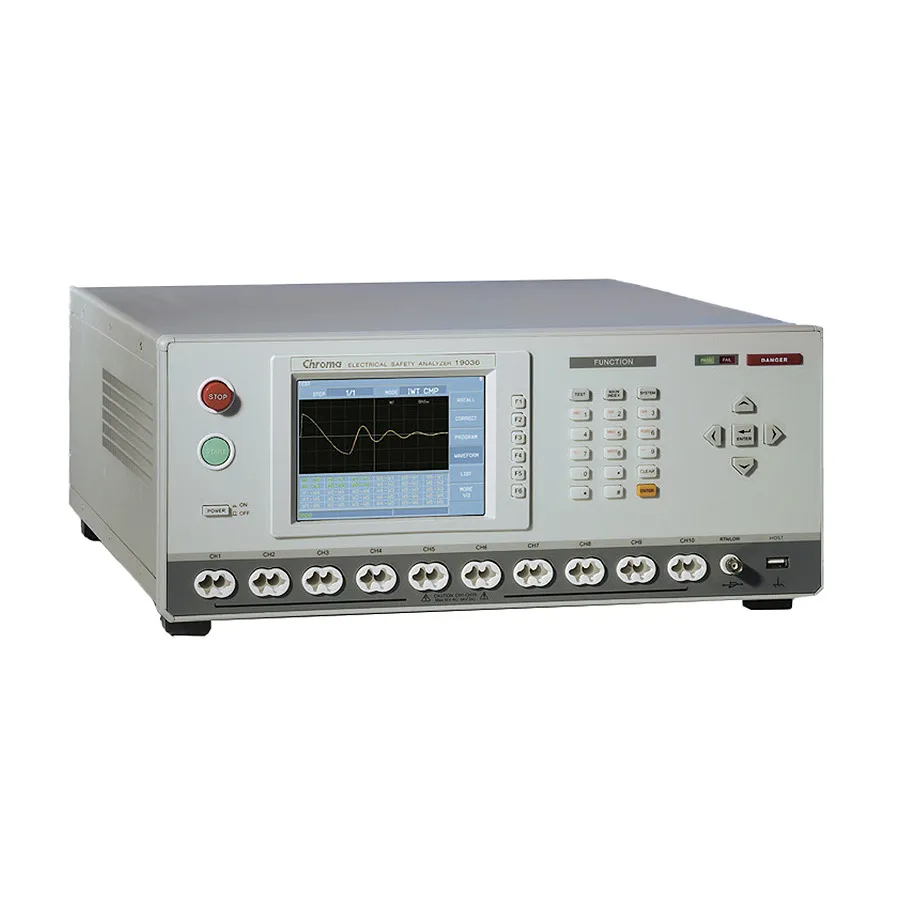

Chroma 19036 Wound Component EST Analyzer

Огляд

Chroma 19036 — це 10-канальний аналізатор тесту електробезпеки компонентів обмоток для перевірки якості та електробезпеки двигунів, трансформаторів та електромагнітних клапанів. Він поєднує п'ять критичних функцій вимірювання: тест AC hipot, тест DC hipot, вимірювання ізоляційного опору, тест імпульсу обмотки та вимірювання опору постійного струму.

Основні характеристики

• 5-в-1 комбінований аналізатор: AC withstand voltage (ACWV), DC withstand voltage (DCWV), insulation resistance (IR), impulse winding test (IWT) та DC resistance (DCR)
• 10 незалежних каналів з 4-wire вимірюванням опору постійного струму
• Тестування hipot з високою напругою: 5 kV AC та 6 kV DC з виходом 500 VA
• Вимірювання ізоляційного опору до 5 kV
• Тест імпульсу обмотки з напругою імпульсу 6 kV та частотою дискретизації 200 MHz
• Перевірка контакту високої швидкості (HSCC)
• Підтримка до 40 каналів з додатковим скануванням
• Захист Ground Fault Interrupt (GFI)
• Зберігання хвиль USB, графічний кольоровий дисплей та стандартні інтерфейси LAN/USB/RS-232

Застосування

• Тестування електричних двигунів (EV) та контроль якості
• Перевірка сервомоторів та лічильних двигунів
• Тестування безпеки вентиляторних і ротаційних машин
• Перевірка електробезпеки трансформаторів
• Тестування електромагнітних клапанів
• Контроль якості на лінії виробництва одночасно до 3 пристроїв
