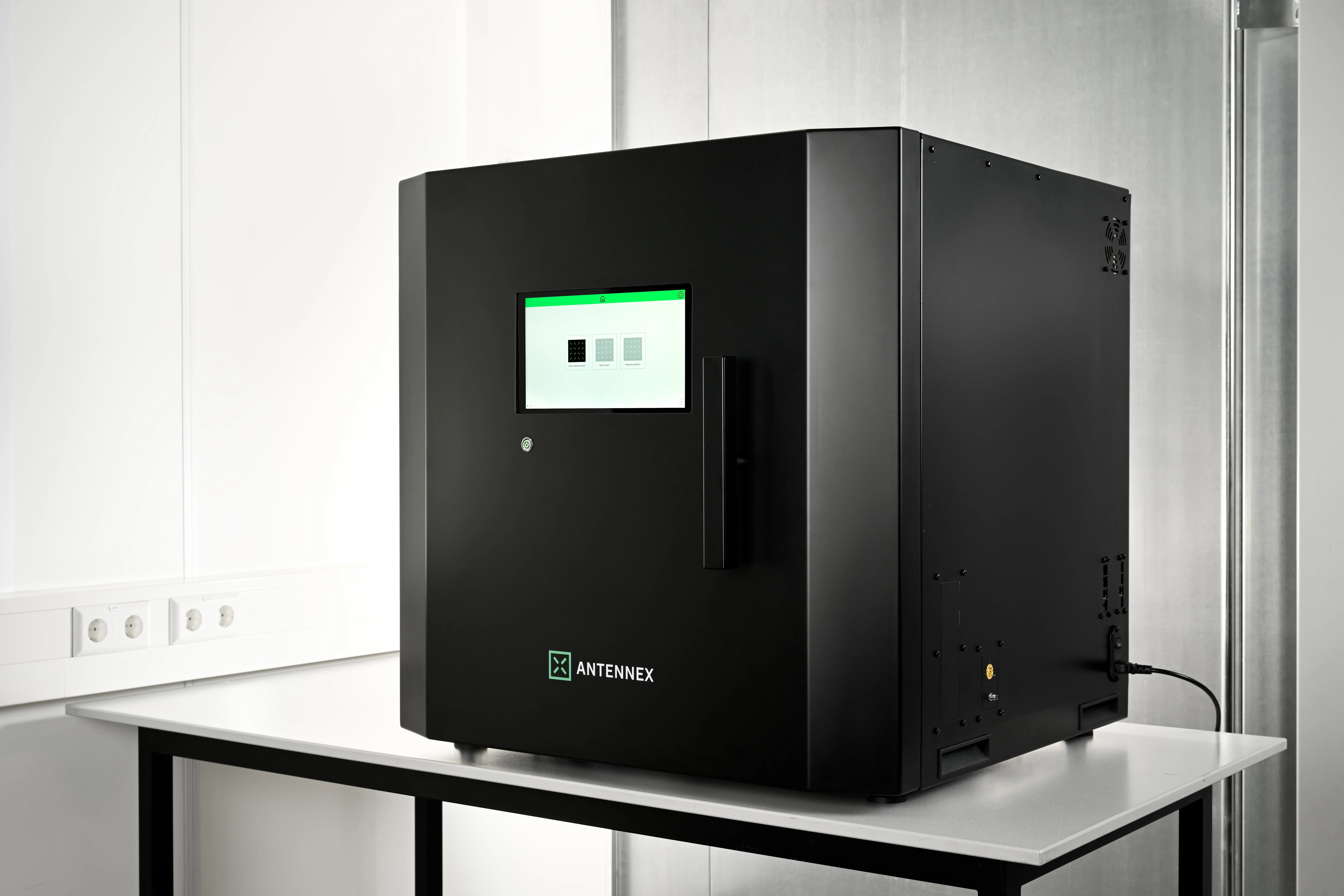

Antennex RC-01-0202 Non-Anechoic Test Chamber
Antennex RC-01-0202 неанехойна тестова камера
Запитати ціну
Antennex RC-01-0202 non-anechoic test chamber for phased array and antenna testing across 5-170GHz with fastest OTA noise figure measurement capability.
Деталі продукту
| Модель | RC-01-0202 |
| Виробник | Antennex |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Antennex RC-01-0202 Wireless Connector — неанехойна тестова камера, розроблена для комплексного тестування фазованих антен та антенних систем в повітрі. Працюючи у діапазоні 5-170GHz, вона забезпечує швидкі та точні вимірювання за секунди замість годин, із найшвидшим на ринку вимірюванням шумових фігур OTA.
Основні характеристики
- Надшвидке налаштування тесту за хвилини з проприєтарними алгоритмами розшифровування даних камери у точні вимірювання
- Тестування інтегрованих антен в повітрі незалежно від спрямованості, радіаційного купола або упаковки
- Частотний діапазон 5-170GHz із підтримкою коефіцієнта посилення від 1 до 40dBi
- Охарактеризований простір тестування 1ft × 1ft × 1ft у камері 2,5ft × 2,5ft × 2,5ft
- Нечутливість до вирівнювання антени—механічні позиціонери та тримачі не потрібні
- API-інтеграція для програмування складних послідовностей тестування
- Автоматичне з'єднання з обладнанням основних виробників, включаючи Keysight, Rohde & Schwarz та Tektronix
Застосування
- Тестування та перевірка фазованих антен
- Характеристика антен малої форми
- Вимірювання загального випромінюваного та отриманого потужності
- Тестування ефективності та коефіцієнта посилення антени
- Тестування FMCW радара
- Вимірювання шумової фігури
Характеристики
| Frequency Range | 5–170 GHz |
| Gain Support | 1–40 dBi |
| Chamber Size | 2.5 ft × 2.5 ft × 2.5 ft |
| Characterized Testing Space | 1 ft × 1 ft × 1 ft |
| Total Radiated Power Test Time | 2 seconds |
| Efficiency and Gain Test Time | 30 seconds |
| FMCW Radar Test Time | 5 seconds |
| Noise Figure Test Time | 5 minutes |
