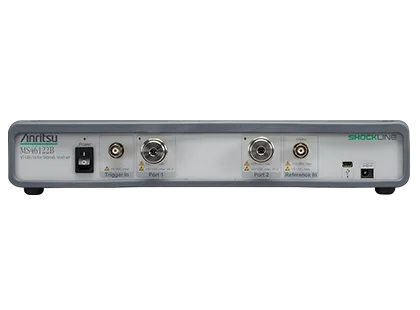

Anritsu MS46122B ShockLine Vector Network Analyzer
Anritsu MS46122B ShockLine векторний аналізатор мережі
Запитати ціну
Anritsu MS46122B ShockLine is a low-cost 2-port VNA covering 1 MHz to 43.5 GHz, designed for RF/microwave passive component testing with patented VNA-on-chip technology.
Деталі продукту
| Модель | MS46122B |
| Виробник | Anritsu |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Anritsu MS46122B входить до сімейства ShockLine низькавартісних, компактних векторних аналізаторів мережі. Доступний у частотних діапазонах від 1 МГц до 8, 20 або 43,5 ГГц, забезпечує двопортові вимірювання S-параметрів та часового аналізу на основі запатентованої технології ShockLine VNA-on-chip. MS46122B керується через USB з зовнішнього комп'ютера, забезпечуючи потужний графічний інтерфейс для тестування та діагностики пасивних RF та мікрохвильових пристроїв.
Основні характеристики
- Гарантована продуктивність до 43,5 ГГц з портами Extended K (залежить від варіанта)
- Керування ПК, що використовує потужність зовнішнього комп'ютера
- Компактний корпус висотою 1U для ефективного використання простору лав та стійок
- Відсутність запам'ятовування даних на приладі для безпечних програм
- Часовий аналіз з опцією затворення для швидшої ідентифікації вад
- Спільний інтерфейс GUI в сімействі ShockLine зменшує криву навчання
- Опція ПО Universal Fixture Extraction (UFX) для просунутого видалення впливу приладу
Застосування
- Характеризація RF та мікрохвильових з'єднавців та кабелів
- Тестування електромеханічних перемикачів та атенюаторів
- Аналіз фільтрів, ізоляторів, циркуляторів та фазозсувачів
- Калібрування системи та характеризація втрат шляху
- Застосування бездротової передачі енергії
- Тестування в захищених областях з керуванням через зовнішній комп'ютер
Характеристики
| RF and Microwave Passive Component Testing and Troubleshooting | RF and microwave connectors and cables Electromechanical switches Attenuators Couplers Filters Isolators Circulators Phase Shifters |
| System Integration Application | System Calibration Path-loss Characterization General s-parameters and time domain measurements |
| Secure Area Applications | No data storage on unit Secure external computer control through direct USB connection |
| Wireless Power Transfer Applications | KQ product Maximum efficiency |
| Features | Parameter |
| Test Port 1 and 2 | MS46122B-010: N(f) MS46122B-020: Ruggedized K(m) MS46122B-043: Ruggedized Extended-K™(m) Damage Input Levels: +23 dBm maximum, ±50 VDC maximum |
| USB Ports | One mini type B USB port for connecting to an external PC controller |
| Power Input | Input connector for external power supply |
| External Trigger Input | Connector Type: BNC(f) Voltage Input: 0 to 3.3 V input (5 V tolerant) Impedance: High impedance (> 100 kΩ) Pulse Width: 50 ns minimum input pulse width Trigger Delay: 6 µs typical |
| Weight | Typical weight for a fully-loaded MS46122B VNA < 2.2 kg < 5 lb |
