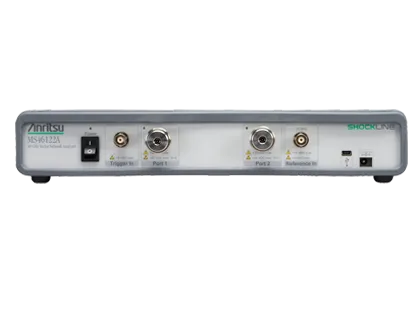

Anritsu MS46122A Vector Network Analyzer

Огляд

Anritsu MS46122A — це низьковартісний компактний двопортовий Vector Network Analyzer з ShockLine сімейства. Використовуючи запатентовану технологію VNA-on-chip, він забезпечує спрощену архітектуру на високих частотах при одночасному зниженні вартості та підвищенні точності. Доступний у діапазонах частот від 1MHz до 8, 20 або 43.5GHz, він керується через USB з зовнішнього комп'ютера та ідеальний для тестування RF та мікрохвильових пасивних пристроїв.

Основні характеристики

• Двопортовий ShockLine Compact VNA з USB керуванням з зовнішнього ПК
• Діапазони частот: 1MHz до 8GHz, 1MHz до 20GHz або 1MHz до 43.5GHz
• Запатентована ShockLine VNA-on-chip технологія для спрощеної архітектури на високих частотах
• S-параметровий та часовий аналіз
• Потужний графічний інтерфейс користувача, сумісний з іншими приладами ShockLine сімейства
• Компактний формат 1U, придатний для монтажу в рак
• Типи роз'ємів: Type N(f) для моделі 8GHz; Type K(m) (сумісні з 3.5mm та SMA) для моделей 20GHz та 43.5GHz

Застосування

• Тестування та характеризація RF та мікрохвильових пасивних пристроїв
• Верифікація компонентів та перевірка продуктивності
• Тестування виробничої лінії на частотах до 43.5GHz
• Характеризація антен та фільтрів
• Вимірювання та дослідження у лабораторії

Комплектація

• Документація користувача та посібник початку роботи з доступом до ShockLine веб-вмісту
• Блок живлення 12V, 5A з кабелем живлення
• USB 2.0 A кабель до Mini B, 10 футів
• Комплект для монтажу в рак з ручками для установки в 19-дюймовий універсальний рак
