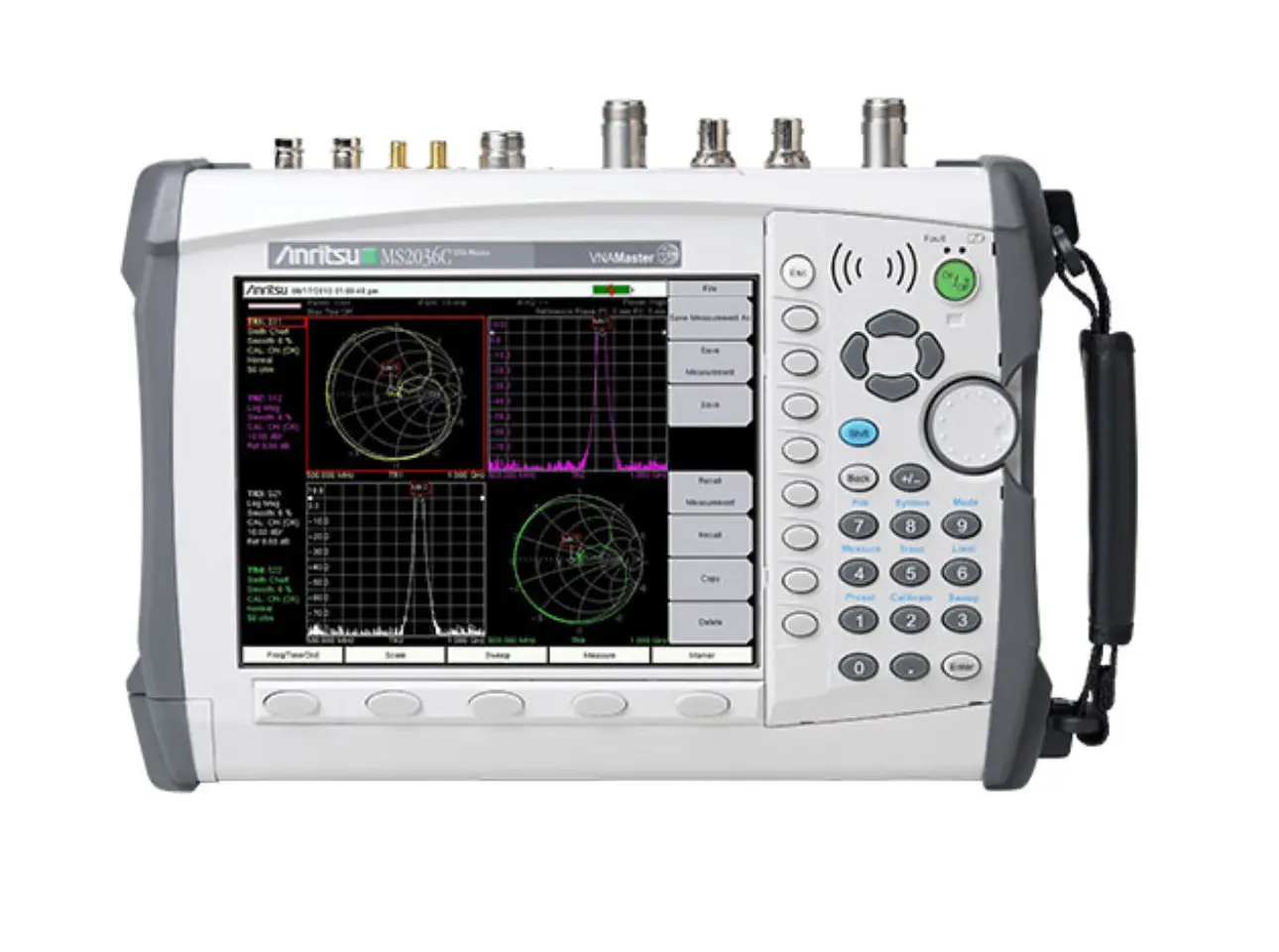

Anritsu MS2037C Vector Network Analyzer

Огляд

Анритсу MS2037C VNA Master — портативний аналізатор векторної мережі та спектральний аналізатор з частотним діапазоном 5 кГц до 15 ГГц. Забезпечує 2-портові 2-шляхові векторно-коректовані вимірювання із 12-членною корекцією помилок та інтегрованим спектральним аналізатором з надниськими рівнями шуму від 9 кГц до 15 ГГц. Призначений для польового тестування RF та мікрохвильових систем в додатках зв'язку, авіаційної та оборонної промисловості.

Основні характеристики

• Аналізатор векторної мережі: діапазон частот 5 кГц до 15 ГГц
• Спектральний аналізатор: 9 кГц до 15 ГГц з надниським рівнем шуму
• 2-портові, 2-шляхові векторно-коректовані вимірювання з 12-членною корекцією помилок
• Користувацький Quad Display для перегляду всіх 4 S-параметрів
• Швидкість розгортання 350 μs/точка даних
• Вимірювання Distance-To-Fault (прошивка V1.16 та новіша)
• Аналіз спектра: вимірювання зайнятої смуги пропускання, потужності каналу, ACPR, C/I
• Динамічний діапазон: >104 дБ в RBW 1 Гц
• Можливості Burst Detect та PIM Hunting

Застосування

• Польові тестування та усунення несправностей RF та мікрохвильових систем
• Вимірювання коаксіальних та хвилеводних ліній
• Моніторинг спектра та аналіз інтерференції
• Перевірка систем зв'язку на суші, морі, в повітрі та у космосі
• Локалізація несправностей кабелю та визначення відстані до несправності
