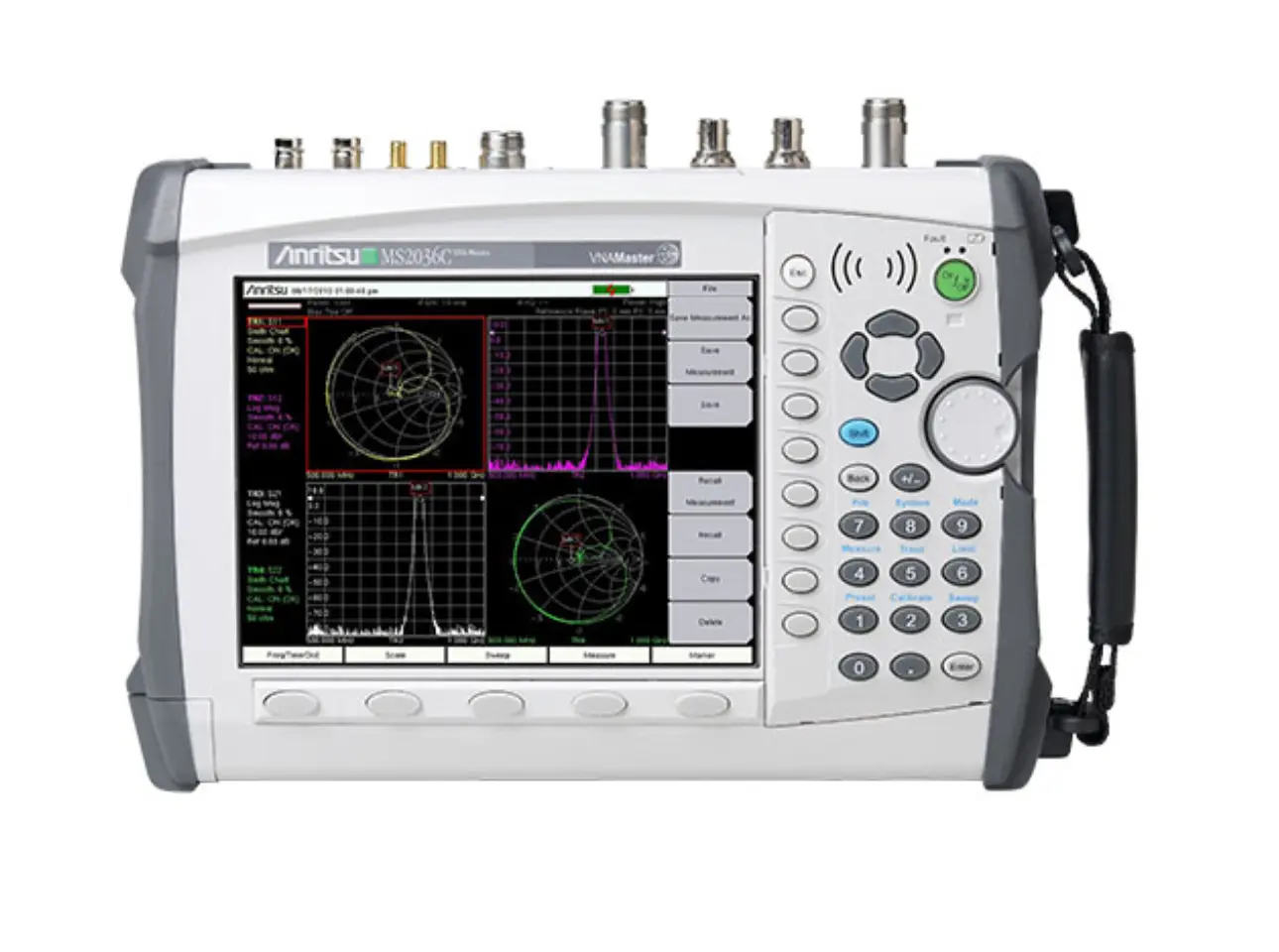

Anritsu MS2036C VNA Master

Огляд

Anritsu MS2036C — найвищої продуктивності ручний розв'язок промисловості для 2-портових, 2-контурних вимірювань. Він поєднує можливість VNA (5 кГц до 6 ГГц) з високовихідним спектральним аналізатором (9 кГц до 9 ГГц). MS2036C містить алгоритм 12-членної корекції помилок, першим в промисловості, з швидкістю вимірювання 350 мкс на точку, що робить його ідеальним для налаштування фільтрів, де кілька S-параметрів взаємодіють під час коригування. Архітектура з 3-приймачами дозволяє вимірювати та відображати всі чотири S-параметри одночасно з одним підключенням до пристрою, що тестується.

Основні характеристики

• 2-портовий, 2-контурний векторний аналізатор мережі (5 кГц до 6 ГГц)
• Спектральний аналізатор (9 кГц до 9 ГГц) з 10 МГц смугою розрізнення
• Алгоритм 12-членної корекції помилок, перший в промисловості
• Швидкість вимірювання 350 мкс на точку
• Архітектура з 3-приймачами для одночасного вимірювання всіх 4 S-параметрів
• Режим розгортання Burst Detect для виявлення сигналів тривалістю 200 мкс
• Опціональний аналіз часової області та можливість Distance-To-Fault
• Опціональні режими Vector Voltmeter, Bias Tee та високоточного вимірювача потужності
• Опціональний GPS приймач з картографією охоплення (Option 0431)
• Опціональний Interference Analyzer та Channel Scanner
• AM/FM/SSB демодулятор з опціональним PM аналізом
• PIM Hunting для виявлення зовнішніх продуктів інтермодуляції

Застосування

• Введення в експлуатацію RF систем аерокосмічних та оборонних платформ
• Визначення місцезнаходження та характеризація несправностей кабелів та антен
• Настройка фільтрів та мультиплексорів у виробництві
• Тестування радомів та діелектричних матеріалів у полі
• Обслуговування та усунення несправностей інфраструктури бездротової мережі
• Моніторинг спектра та аналіз перешкод
• Виявлення несправностей кабельних дефектів літакових та корабельних жгутів
