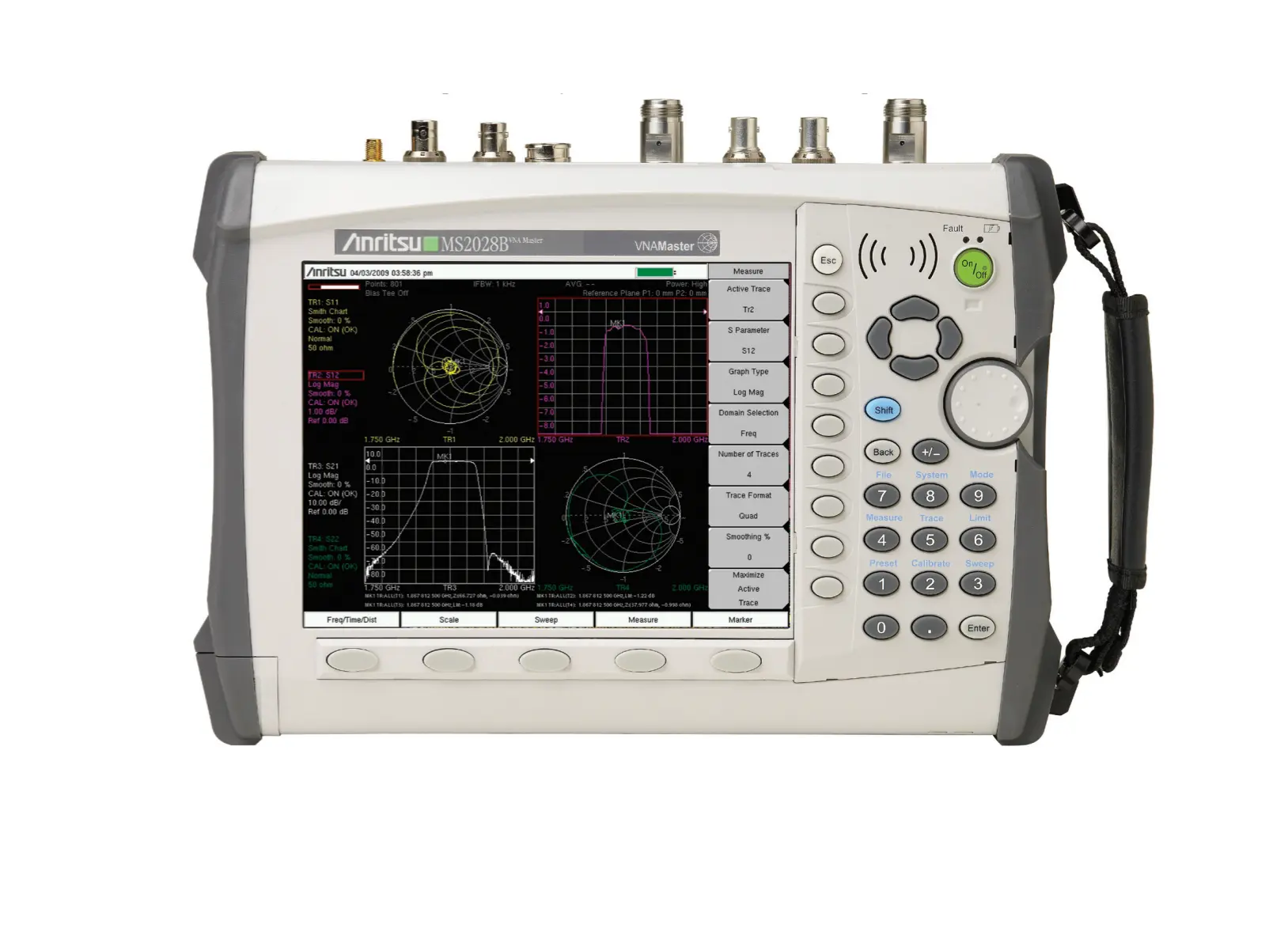

Anritsu MS2028B VNA Master Vector Network Analyzer

Огляд

Anritsu VNA Master MS2028B — це портативний аналізатор векторної мережи в діапазоні 5 кГц до 20 ГГц, розроблений для польових вимірювань складних кабельних та антенних систем. Він забезпечує справжні 2-портові векторно-коригуючі вимірювання з передовим 12-членним алгоритмом корегування помилок, що робить його ідеальним як для коаксіальних, так і для хвилеводних вимірювань у складних польових умовах.

Основні характеристики

• Широкосмуговий діапазон: 5 кГц до 6 ГГц та до 20 ГГц
• Справжній 2-портовий аналізатор векторної мережи з 12-членним алгоритмом корегування помилок
• 3-приймальна архітектура для одночасного вимірювання всіх 4 S-параметрів однією з'єднанням
• Швидкість розгорту 750 µs за точку даних, ідеальна для польових застосувань настройки
• Динамічний діапазон 65 dB до 20 ГГц
• Вибір смуги IF від 10 Гц до 100 кГц
• Високорозрішаючий TFT дисплей, видимий за денного світла
• Легкий та портативний: 9,9 фунтів (4,5 кг)
• Підтримка хвилеводних вимірювань та коаксіальних систем
• До 4001 довільних точок даних та сховище 4000+ трас
• Підключення Ethernet для автоматизованого та дистанційного тестування
• Опціональна функція Time Domain для діагностики Distance-to-Fault
• Опціональні Internal Bias Tee, Vector Voltmeter, Power Meter та GPS Receiver

Застосування

• Польові вимірювання та характеризація кабелів та антен
• Діагностика та усунення несправностей хвилеводних систем
• Аналіз відстані до збою у складних кабельних пучках
• Настройка фільтрів та валідація РЧ компонентів у польовому обслуговуванні
• Автоматизоване тестування та дистанційні вимірювання через Ethernet
