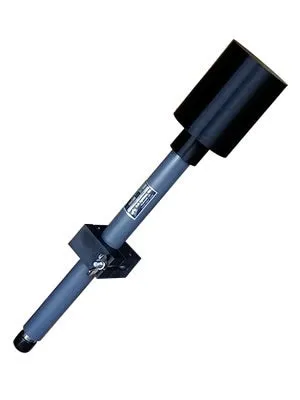

AH Systems SAS-547W Biconical Antenna
AH Systems SAS-547W широкосмугова двоконусна антена
Запитати ціну
AH Systems SAS-547W is a 1–18 GHz broadband biconical antenna for field monitoring with CISPR 16-1-4 compliance and individually calibrated response.
Деталі продукту
| Модель | SAS-547W |
| Виробник | AH Systems |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
AH Systems SAS-547W — це широкосмугова двоконусна антена, розроблена для високочастотного моніторингу електромагнітного поля та вимірювання валідації сайту. З пропускною здатністю від 1 до 18 ГГц вона розроблена для захоплення швидких радіочастотних сигналів у мікрохвильовому діапазоні з високою чутливістю та низьким коефіцієнтом стоячої хвилі (VSWR). Антена індивідуально калібрується для забезпечення надійних, повторюваних вимірювань у відповідності з міжнародними стандартами EMC.
Основні характеристики
- Широкосмуговий діапазон частот: 1 ГГц до 18 ГГц
- Обробка високої потужності: максимум 50 Вт неперервної потужності
- Коефіцієнт антени: 32 до 59 дБ/м в усьому діапазоні експлуатації
- Коефіцієнт підсилення: -10 до 4 дБи з опором 50 Ω
- VSWR: 2:1 (середнє) для ефективної передачі сигналу
- Відповідність CISPR 16-1-4 для вимірювання валідації сайту вище 1 ГГц
- Індивідуально калібрована з документацією калібровки
- Компактний, портативний дизайн: висота 14,25 дюйма, ширина 2,25 дюйма, вага 1 фунт
Застосування
- Валідація сайту та тестування відповідності в мікрохвильових смугах
- Моніторинг широкосмугового радіочастотного поля та екологічні обстеження
- Тестування випромінюваних емісій для частот вище 1 ГГц
- Вимірювання напруженості поля у високочастотних смугах
Характеристики
| High Frequency (range) | 10GHz <= 20GHz |
| Low Frequency (range) | 100MHz <= 1GHz |
