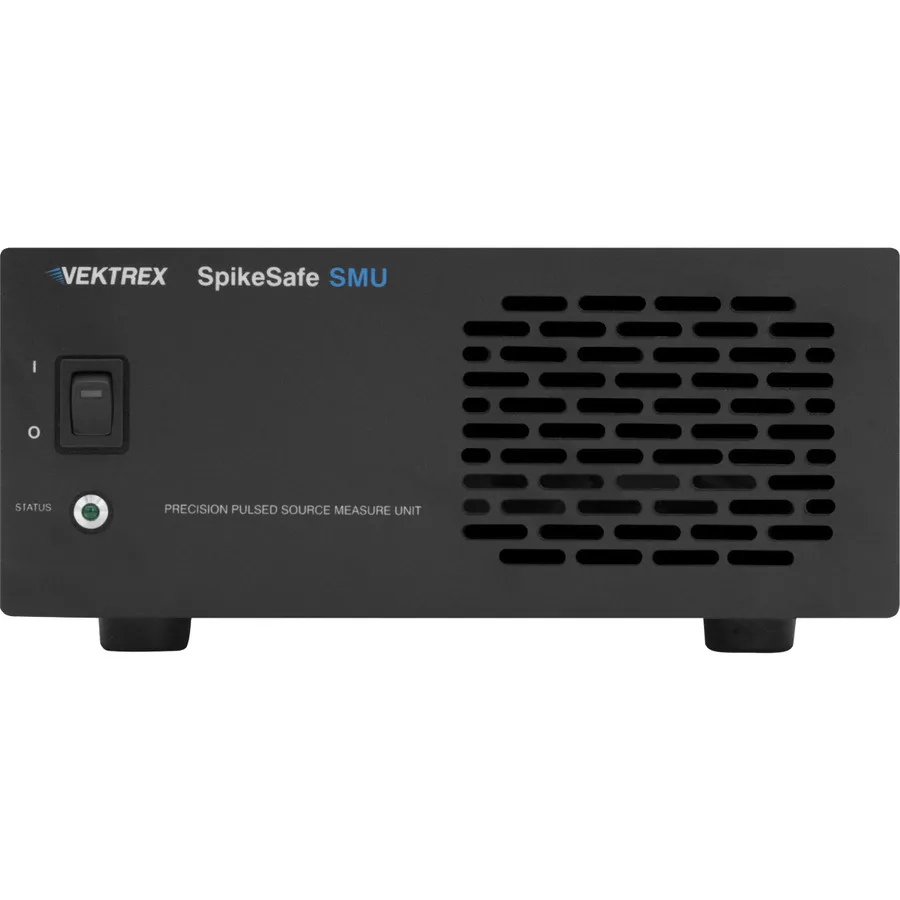

Vektrex PSMU-PRF-10-10us Source Measure Unit

Огляд

Vektrex PSMU-PRF-10-10us — це джерельно-вимірювальний пристрій SpikeSafe на 10A, розроблений для прецизійного тестування світловипромінювальних пристроїв. З безперервною передачею потужності та відсутністю обмежень на коефіцієнт заповнення або ширину імпульсу він забезпечує наносекундні часи наростання та спадання, необхідні для точних вимірювань LED, VCSEL та LIDAR. Пристрій поєднує надійне джерело струму з прецизійною апаратно-керованою системою синхронізації для узгоджених вимірювань пристрою та зовнішніх приладів.

Основні характеристики

• Вихідний струм 10A з наносекундними часами наростання та спадання (200ns–3µs)
• 18-бітний справжній диференціальний цифровий перетворювач із дискретизацією 500ksps для високочутливого вимірювання напруги
• Кілька режимів роботи: DC, безперервний імпульс, одиночний імпульс, розгортання, пакет та повторювальний пакет
• Загальна вихідна потужність 1350W у режимі імпульсів; 600W у режимах DC та постійного струму
• Прецизійний захист навантаження, який контролює напругу та моделі струму в реальному часі
• М'яке включення та автоматичне вимкнення при виявленні аномалії пристрою

Застосування

• Фотометрична та електрична характеризація LED
• Тестування VCSEL (Vertical Cavity Surface Emitting Laser)
• Оцінювання компонентів LIDAR
• Вимірювання високошвидкісних імпульсів та перехідних процесів
• Вимірювання світла, сумісне з IES LM-85 та CIE 225
