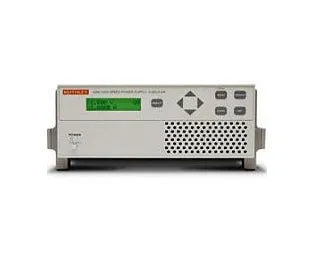

Keithley 2306 двоканальний симулятор батареї/зарядного пристрою

Огляд

Модель Keithley 2306 — це двоканальний симулятор батареї та тестер зарядного пристрою, розроблений для розроблення та тестування портативних пристроїв, що працюють від батареї, таких як мобільні телефони, бездротові телефони, мобільні радіостанції та пейджери. Один канал імітує вихід батареї, тоді як другий канал імітує вихід зарядного пристрою, що дозволяє комплексне тестування схем як розряду, так і контролю заряду. Джерело живлення використовує унікальний змінний вихідний опір, щоб вихід напруги міг емулювати відповідь батареї, включаючи характеристики її внутрішнього опору.

Основні характеристики

• Двоканальна конструкція: один симулятор батареї, один симулятор зарядного пристрою
• Ультрашвидкий перехідний відгук на зміни струму навантаження
• Змінний вихідний опір для імітації реакції батареї (U.S. Patent No. 6,204,647)
• Максимальна напруга: 15V на канал
• Максимальний струм: 5A на канал
• Можливість змикання: до 3A для імітації розрядженої батареї
• Вимірювання пікових, середніх та базових імпульсних струмів
• Чутливість постійного струму 100 нА
• Функція виміру поточного кроку
• Виявлення розімкненого вводу сенсора
• Вбудований цифровий вольтметр (-5V до +30V DC)
• Підключення GPIB

Застосування

• Розроблення та тестування портативних пристроїв, що працюють від батареї
• Тестування батарейного зарядного пристрою та схем управління зарядом
• Перевірка системи живлення мобільних телефонів та бездротових пристроїв
• Розроблення та перевірка мобільних радіостанцій та пейджерів
• Аналіз та оптимізація споживання енергії
