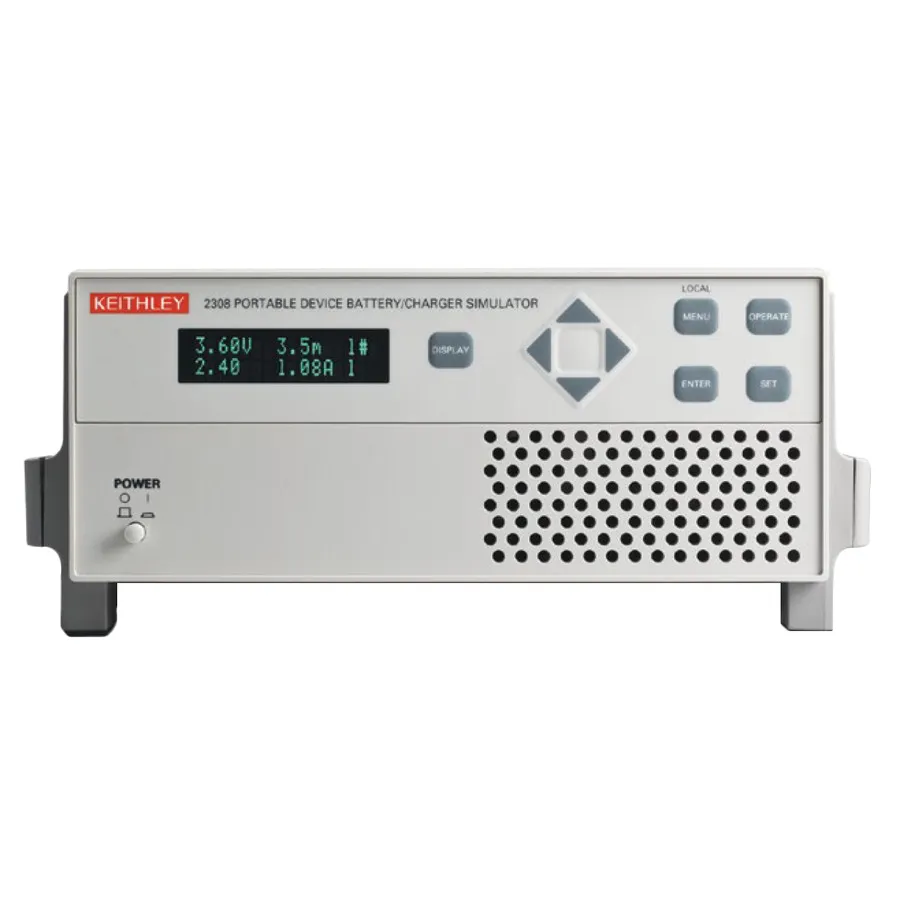

Keithley 2308 Battery/Charger Simulator

Огляд

Keithley 2308 Portable Device Battery/Charger Simulator оптимізований для тестування мобільних телефонів та інших портативних пристроїв з батарейним живленням. Він характеризується швидким відгуком на зміни навантаження, так що коли пристрій переходить із режиму сну або очікування на повну передачу потужності, спостерігається мінімальна перехідна вольтова спад та швидкий відновлення. Такий швидкий відгук є суттєвим для правильної роботи пристрою під час тестування та допомагає запобігти проблемам з виробничим випуском, спричиненим повільною реакцією звичайних блоків живлення.

Основні характеристики

• Двоканальний вихід: 0–15 В постійного струму з оптимізованими номіналами струму для портативних пристроїв
• Ультрашвидкий відгук на імпульсне навантаження для точної імітації батареї
• Набір команд, оптимізований за швидкістю, скорочує час тестування та підвищує пропускну здатність
• Змінний вихідний опір для імітації характеристик відклику вихідної батареї
• Канал симулятора батареї з можливістю поглинання до 3 А
• Виділене живлення зарядки для тестування схем управління зарядкою
• Вимірювання піку імпульсу, середнього значення та базової лінії струму
• Інтегруючий АЦП для точності вимірювання
• Чутливість вимірювання струму 100 нА
• Аналоговий вихід для повної характеризації форми хвилі струму навантаження
• Детектування розриву датчика для негайного виявлення проблем з розводкою
• Вбудований цифровий вольтметр
• Чотири вбудовані цифрові лінії керування для автоматизації тестування

Застосування

• Проектування та виробниче тестування мобільних телефонів
• Тестування управління батареєю портативних пристроїв
• Перевірка роботи пристроїв в імпульсному режимі
• Перевірка продуктивності схем зарядки
• Тестування переходу від режиму сну до активного режиму
• Виробниче тестування компонентів з батарейним живленням
