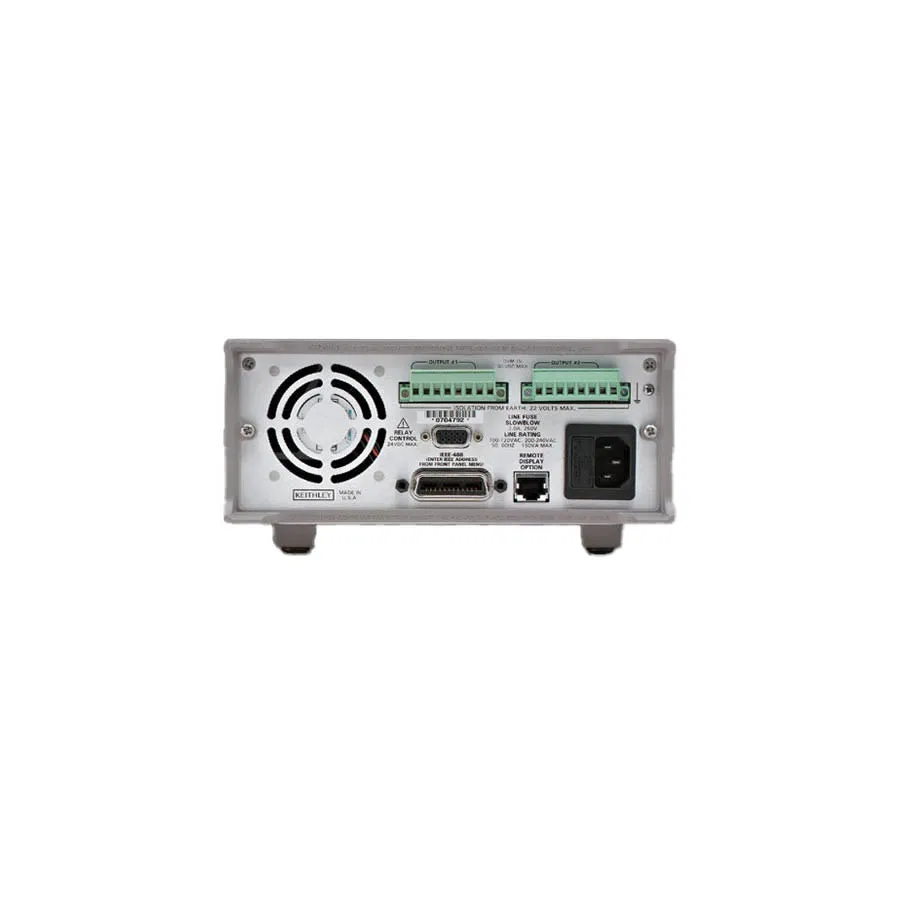

Keithley 2306-PJ Dual-Channel Battery/Charger Simulator

Огляд

Keithley 2306-PJ — двоканальний симулятор батареї та зарядного пристрою, оптимізований для розроблення та виробничого тестування портативних пристроїв з батарейним живленням, таких як мобільні телефони, безпровідні телефони, портативні радіостанції та персональні пейджери. Прилад імітує як вихідну напругу батареї, так і вихідний опір, дозволяючи тестованим пристроям функціонувати так само, як при роботі з реальними батареями. Один канал імітує розрядку батареї (з можливістю поглинання струму), в той час як інший забезпечує живлення для зарядки.

Основні характеристики

• Двоканальний вихід: 0–15V з змінним вихідним струмом (0–4V: макс. 5A; >4V: IMAX = 60W/(VOUT+6))
• Ультрашвидкий перехідний відгук для точної імітації батареї
• Змінний вихідний опір для емуляції характеристик відклику реальної батареї
• Вимірювання піку імпульсу, середнього значення та базової лінії струму
• Чутливість постійного струму 100 нА для точного вимірювання струму
• Функція вимірювання кроку струму для аналізу перехідних процесів
• Поглинання до 3 А для імітації умов розрядженої акумуляторної батареї
• Детектування розриву кінців датчика
• Вбудований цифровий вольтметр
• GPIB інтерфейс для автоматизованих систем тестування

Застосування

• Проектування та тестування стільникових та безпровідних телефонів
• Розроблення портативних радіостанцій
• Перевірка схем зарядки акумулятора
• Тестування RF підсилювачів потужності в низькоенергетичних пристроях
• Тестування швидкого переходу пристрою (режим очікування на високоенергетичну передачу)
• Профілювання споживання електроенергії портативними пристроями
