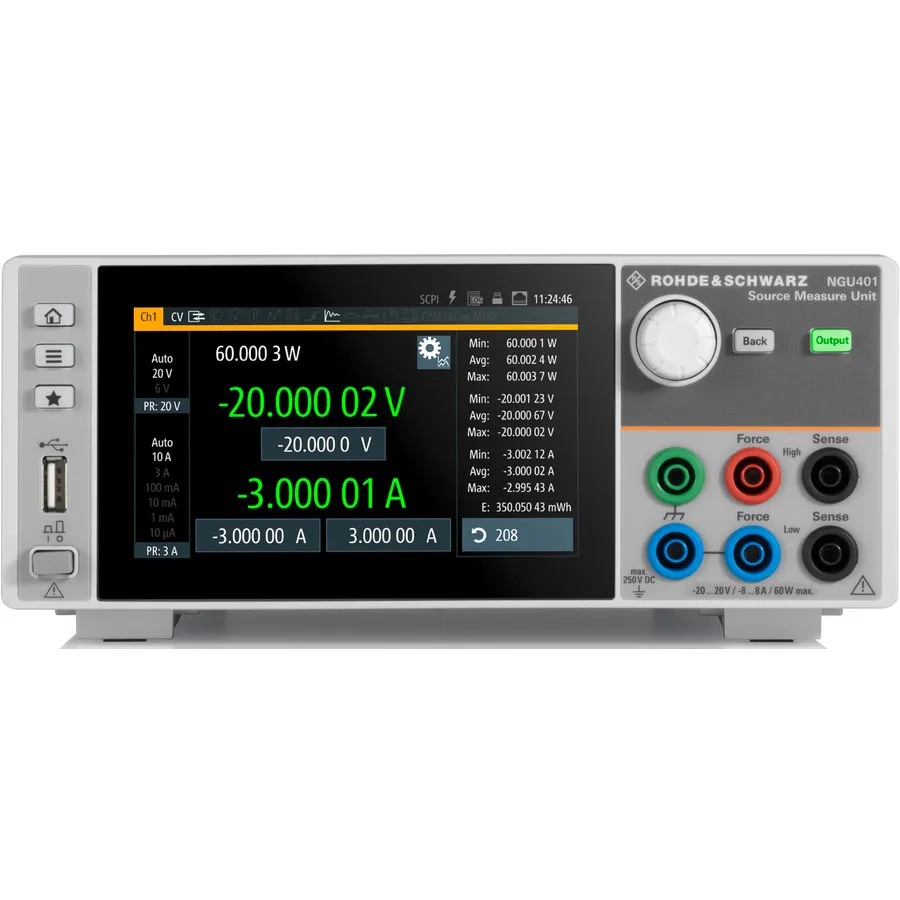

Rohde & Schwarz NGU401COM Source Measure Unit

Огляд

Rohde & Schwarz NGU401COM є чотирьохквадрантним модулем вимірювання джерела, ідеальним для тестування напівпровідників та універсальних застосувань, що вимагають високопрецизійного керування живленням. З чотирьохквадрантною архітектурою, він постачає позитивну або негативну напругу та струми, функціонуючи як джерело та навантаження. Можливість потужності виходу та поглинання 60W, поєднана з діапазоном виходу від -20V до +20V та струмом до 8A при напругах ≤6V, забезпечує комплексну характеризацію пристроїв від низькопотужних до високострумових застосувань.

Основні характеристики

• Чотирьохквадрантна робота: джерело та навантаження в позитивних та негативних полярностях
• Вихідна напруга: -20V до +20V
• Максимальний струм: ≤6V / 8A; >6V / 3A
• Максимальна потужність виходу та поглинання: 60W
• Високошвидкісне отримання даних: 500 ksample/s з дозволом 2 μs (функція FastLog)
• Режими пріоритету напруги та пріоритету струму для оптимізованої регуляції
• Режим високої ємності для компенсації ємності входу DUT
• Швидка регуляція навантаження з часом відновлення <30 μs
• Дозвіл вимірювання до 6½ цифр
• Гальванічно ізольовані плаваючі канали
• Додаткові цифрові порти введення/виведення (опція K103)

Застосування

• Прямі та зворотні характеристики напівпровідникових пристроїв в одній тестовій операції
• Профілювання потужності мобільних та IoT пристроїв та симуляція батареї
• Двополярне живлення або операція електронного навантаження
• Тестування швидких перехідних процесів
• Тестування пристроїв з низьким струмом в режимі сну
