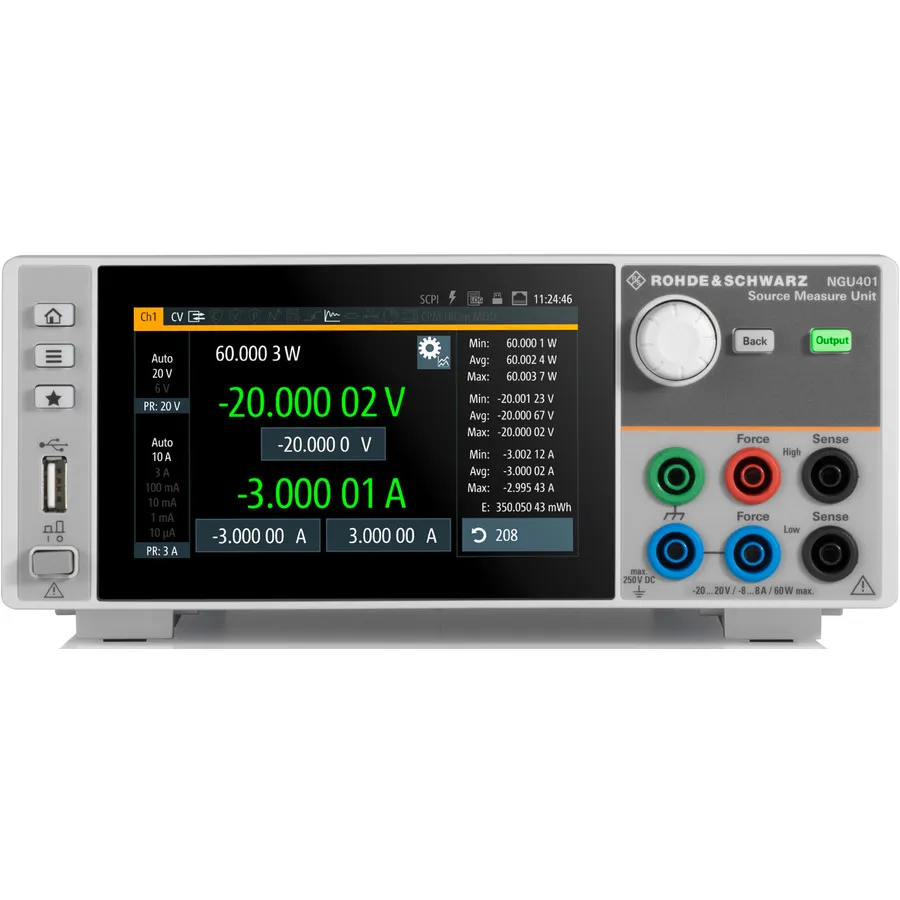

Rohde & Schwarz NGU401-G Source Measure Unit

Огляд

Rohde & Schwarz NGU401-G є чотирьохквадрантним модулем вимірювання джерела (SMU), призначеним для передового тестування напівпровідників та універсальних застосувань живлення. З потужністю виходу 60W, можливістю ±20V/8A та швидкістю отримання даних 500 ksample/s, він забезпечує точну характеризацію пристроїв від надзвичайно низького споживання в режимі сну до високих струмів у діапазоні ампер. Його короткі часи відновлення менше 30 μs дозволяють йому керувати швидкими змінами навантаження, типовими в мобільних комунікаціях та IoT пристроях.

Основні характеристики

• Чотирьохквадрантна робота: функціонує як джерело та навантаження з позитивною або негативною напругою
• Потужність виходу та поглинання: 60W
• Вихідна напруга: ±20V; можливість струму до ±8A (≤6V) або ±3A (>6V)
• Високошвидкісне отримання даних: 500 ksample/s з дозволом 2 μs (функція FastLog)
• Режими пріоритету напруги та пріоритету струму для оптимізованої регуляції
• Режим високої ємності для компенсації ємності входу
• Швидка регуляція навантаження з часом відновлення <30 μs
• Дозвіл вимірювання до 6½ цифр
• Гальванічно ізольовані плаваючі канали
• Інтерфейси USB, LAN та GPIB

Застосування

• Характеризація та тестування напівпровідникових пристроїв
• Профілювання потужності мобільних пристроїв (переходи від режиму сну до режиму передачі)
• Тестування IoT та пристроїв Bluetooth з низькою енергією
• Вимірювання LED та енергоефективності
• Двополярні застосування живлення або електронного навантаження
