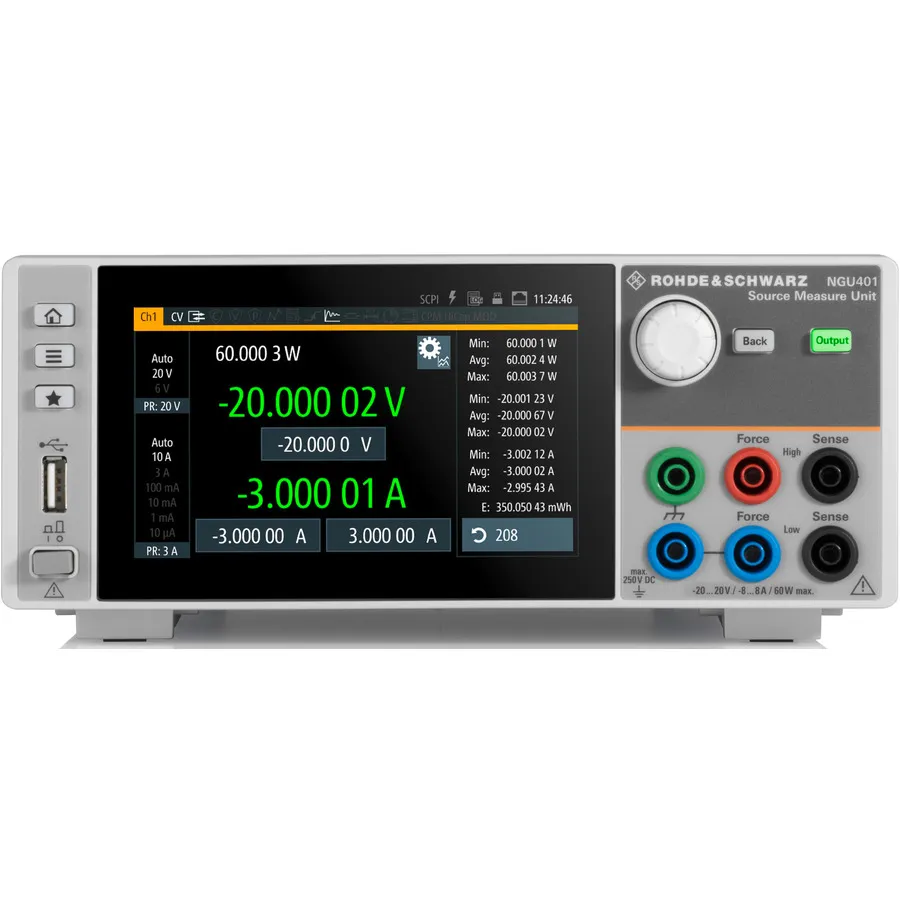

Rohde & Schwarz NGU401 установа вимірювання джерела

Огляд

Rohde & Schwarz NGU401 — чотирьохквадрантна установа вимірювання джерела, яка функціонує у всіх квадрантах, дозволяючи їй роботи як джерела і навантаження з додатними або від'ємними напругами та струмами. Ця можливість робить NGU401 ідеальною для комплексної характеризації пристроїв, моделювання батареї та тестування профілю навантаження. Завдяки швидкому часу відновлення навантаження менше 30 µs та швидкодійній дискретизації до 500 000 відліків на секунду, NGU401 фіксує детальні профілі споживання енергії навіть під час швидких перехідних подій.

Основні характеристики

• Чотирьохквадрантна робота: можливість функціонування як джерела і навантаження з додатними та від'ємними напругами/струмами
• Діапазон вихідної напруги -20 В до +20 В, максимальний вихідний/поглинаючий струм ≤6 В: ±8 А; > 6 В: ±3 А
• Вихідна потужність 60 Вт
• Швидке відновлення навантаження < 30 µs з мінімальним перерегулюванням
• Плаваючі гальванічно ізольовані канали, захищені від перевантаження та короткого замикання
• Режими операції пріоритету напруги та пріоритету струму
• Режим компенсації високої ємності
• Швидкодійна дискретизація FastLog з частотою до 500 ksample/s
• Дозвіл вимірювання до 6 ½ цифр для напруги, струму та потужності
• Низька залишкова пульсація та характеристики шуму

Застосування

• Чотирьохквадрантне моделювання живлення та навантаження
• Характеризація та тестування напівпровідникових пристроїв
• Моделювання батареї з профілюванням заряджання/розряджання
• Тестування профілю навантаження з швидкими переходами струму
• Аналіз потужності пристроїв бездротових комунікацій
