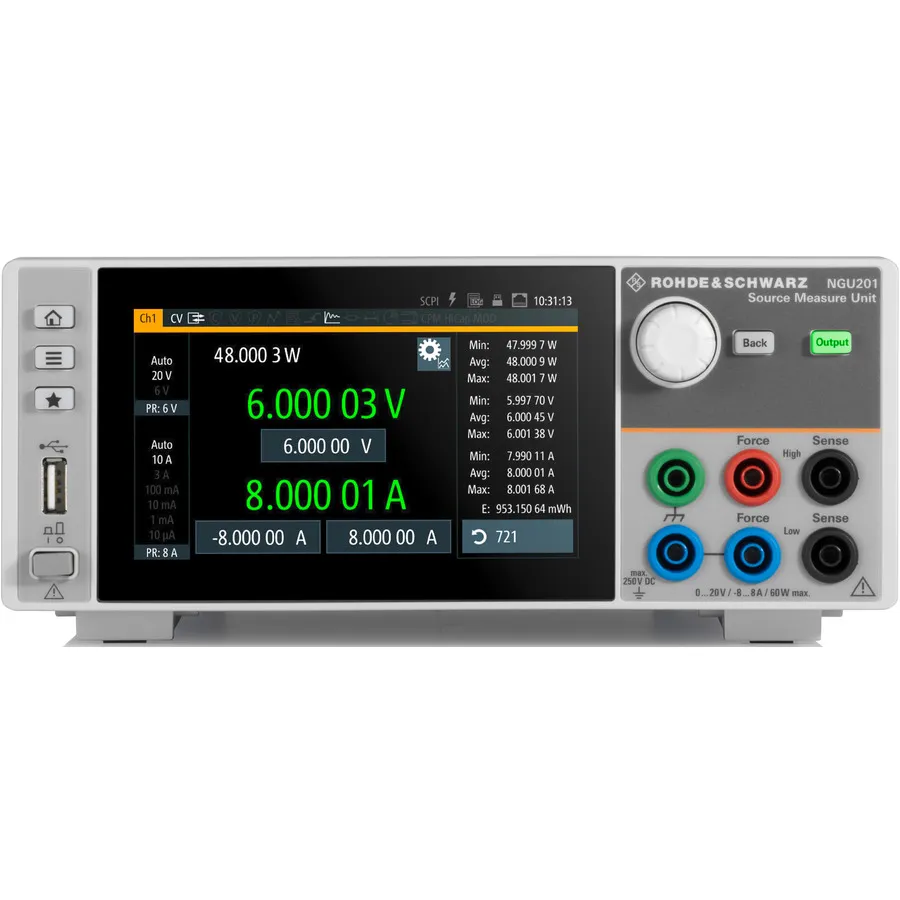

Rohde & Schwarz NGU201COM Source Measure Unit

Огляд

Rohde & Schwarz NGU201COM — двоквадрантна установа вимірювання джерела, розроблена для тестування бездротових комунікацій та застосувань, які потребують надзвичайно низьких можливостей живлення. Базовий блок NGU201 поєднується з трьома додатковими модулями: Digital Trigger I/O (K103), Digital Voltmeter Functionality (K104) та Battery Simulation (K106). Завдяки швидкому часу відновлення навантаження менше 30 µs та надзвичайно низькому рівню пульсації та шумів, NGU201COM ідеально підходить для характеризації пристроїв зі змінною потребою в струмі, від режиму глибокого сну до режимів передавання на повній потужності.

Основні характеристики

• Двоквадрантна робота: функціонує як джерело та навантаження
• Діапазон вихідної напруги 0 В до 20 В, максимальний вихідний/поглинаючий струм ≤6 В: 8 А; > 6 В: 3 А
• Вихідна потужність 60 Вт
• Швидке відновлення навантаження < 30 µs з мінімальним перерегулюванням
• Пульсація та шум < 500 µV (RMS) / < 1 mA (RMS)
• Частота дискретизації 500 000 відліків на секунду (функція FastLog)
• Дозвіл вимірювання до 6 ½ цифр
• Гальванічна ізоляція, плаваючі канали
• Режими операції пріоритету напруги та пріоритету струму
• Режим компенсації високої ємності

Застосування

• Тестування та характеризація пристроїв Bluetooth Low Energy (BLE)
• Моделювання живлення пристроїв мобільних комунікацій
• Аналіз часу роботи батареї та режиму сну пристроїв IoT
• Тестування профілю навантаження на бездротові пристрої

Комплектація

• NGU-K103 Digital Trigger I/O
• NGU-K104 Digital Voltmeter Functionality
• NGU-K106 Battery Simulation
