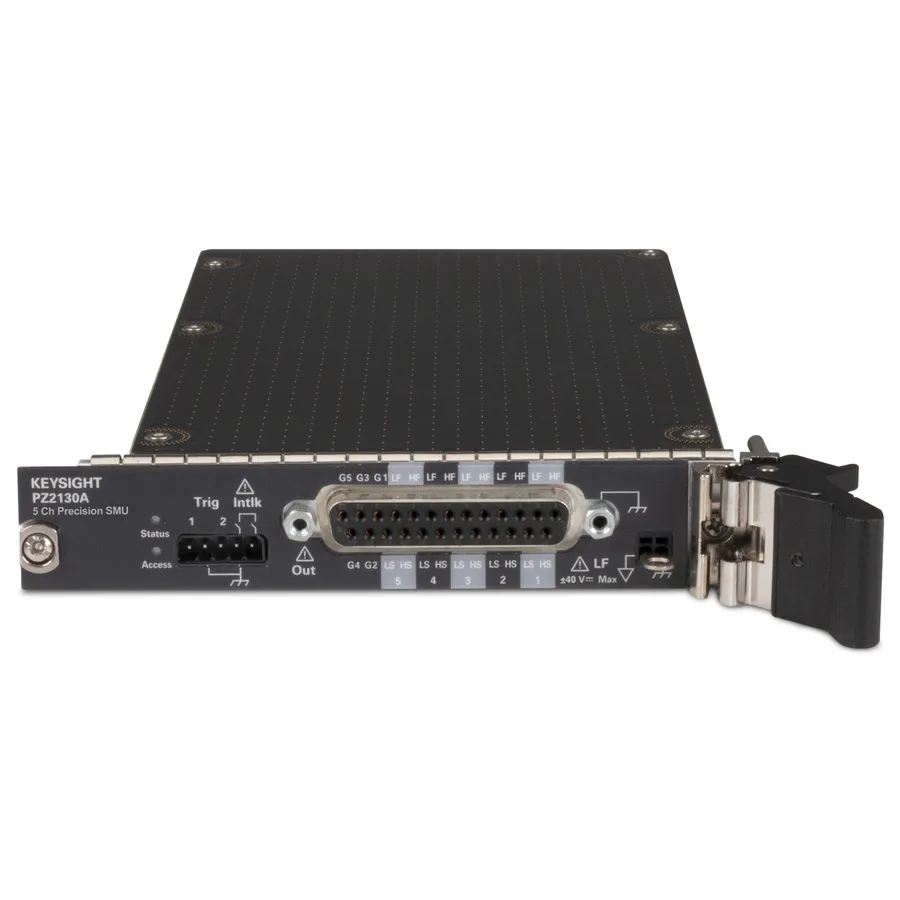

Keysight PZ2130A Source Measure Unit
Keysight PZ2130A установка для вимірювання джерела
Keysight PZ2130A 5-channel high-density source measure unit with 100 pA resolution, 30 V, 500 mA DC, 250 kSa/s sampling, and 25 μVrms voltage noise.
Деталі продукту
| Модель | PZ2130A |
| Виробник | Keysight |
| Категорія | Source Measure Units |
| Наявність | На замовлення |
Опис
Огляд
Keysight PZ2130A — це 5-канальний модуль установи для вимірювання джерела високої щільності, оптимізований для багатоканальних застосувань, що вимагають низькошумового живлення напруги та вимірювання струму на рівні пікоампер. З розділенням 100 pA, виходом 30 V та можливістю 500 mA DC, PZ2130A забезпечує максимум 20 каналів у одній висоті 1U, що значно знижує вартість на канал та площу тестового майданчика. Ультранизький шум живлення напруги до 25 μVrms робить її ідеальною для чутливих аналогових схем та прецизійних вимірювань.
Основні характеристики
- Розділення струму 100 pA для прецизійних вимірювань низьких рівнів
- Вихідна напруга до 30 V з можливістю 500 mA DC
- Швидкість вибірки 250 kSa/s для динамічних вимірювань
- Ультранизький шум живлення напруги: 25 μVrms (з опцією фільтра PX0107A)
- Конфігурація 5 каналів на модуль для тестування високої щільності
- До 20 каналів у одній висоті 1U (максимальна конфігурація)
- Низька вартість на канал у порівнянні з традиційними багатоканальними SMU
- Синхронізація міжканальна з точністю менше 50 ns
Застосування
- Багатоканальне параметричне тестування аналогових інтегральних схем
- Тестування та моніторинг низьковольтних джерел живлення
- Характеризація IC управління живленням
- Тестування драйверів LED та схем зміщення
- Прецизійна характеризація аудіо кодеків та датчиків
- Високовідпусткове виробниче тестування з обмеженнями площі
Характеристики
| Maximum Current | 500 mA |
| Maximum Voltage | 30 V |
| Series | PZ2100 Series |
| Sampling Rate | 250 kS/s |
