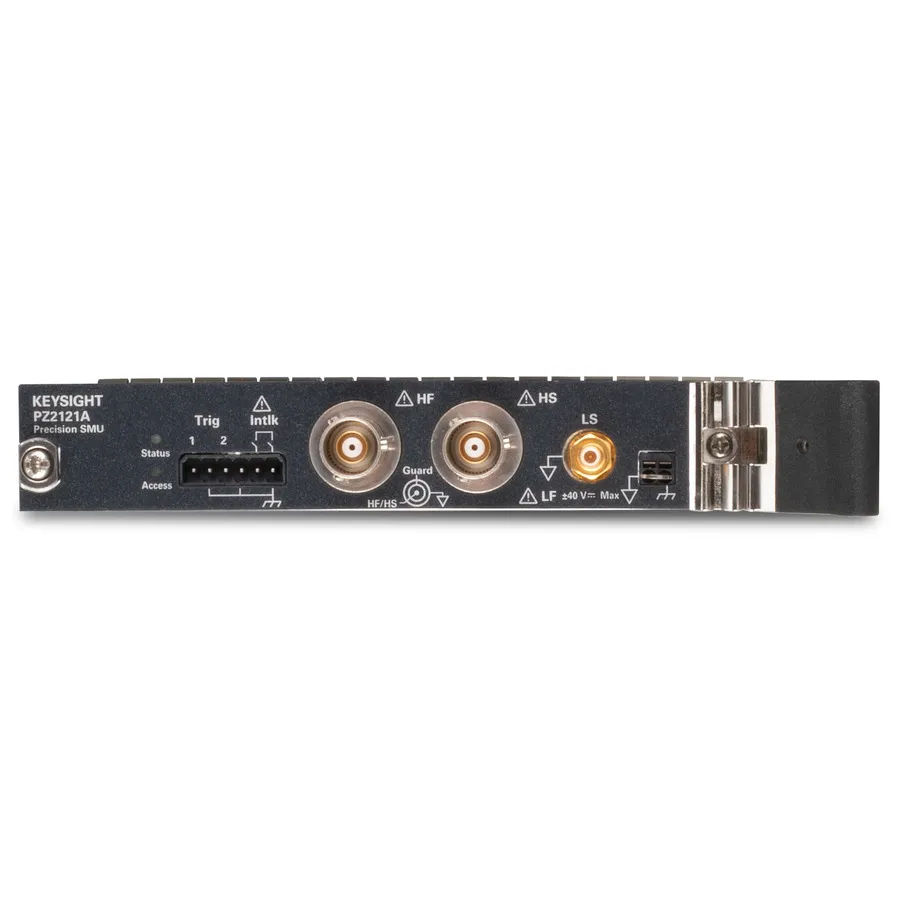

Keysight PZ2121A Source Measure Unit

Огляд

Keysight PZ2121A — це ультрашвидкісний варіант серії PZ2100, що забезпечує можливість вибірки 15 MSa/s для найшвидших динамічних вимірювань та аналізу перехідних процесів. З розділенням 100 fA, діапазоном виходу 60 V та можливістю 3.5 A DC або 10.5 A імпульс, PZ2121A виділяється аналізом швидких перехідних процесів, генерацією вузьких імпульсів до 10 μs та реальним захопленням поведінки приладів. Ідеальна для характеризації силових приладів та передових напівпровідникових технологій.

Основні характеристики

• Ультрашвидкісний режим цифровизатора 15 MSa/s для захоплення швидких перехідних
• Розділення 100 fA для вимірювань низькорівневого витоку та шуму
• Діапазон виходу до 60 V/3.5 A DC або імпульс 10.5 A
• Генерація вузьких імпульсів до 10 μs тривалості
• Аналіз поведінки перехідних та комутаційних процесів у реальному часі
• Синхронізація з точністю менше 50 ns між каналами
• Безперешкодна вимірювальна шкала з широким динамічним діапазоном
• ПО PathWave IV Curve Measurement та розширена аналітика хвильових форм

Застосування

• Аналіз швидких перехідних комутаційних процесів
• Характеризація приладів широких заборонених зон (GaN, SiC)
• Аналіз динамічної поведінки силових MOSFET та IC
• Характеризація приводу затвору та комутаційних втрат
• Високошвидкісне параметричне тестування та аналіз відмов
• Захоплення хвильових форм у реальному часі та аналіз FFT
