Keysight PZ2110A установка для вимірювання джерела

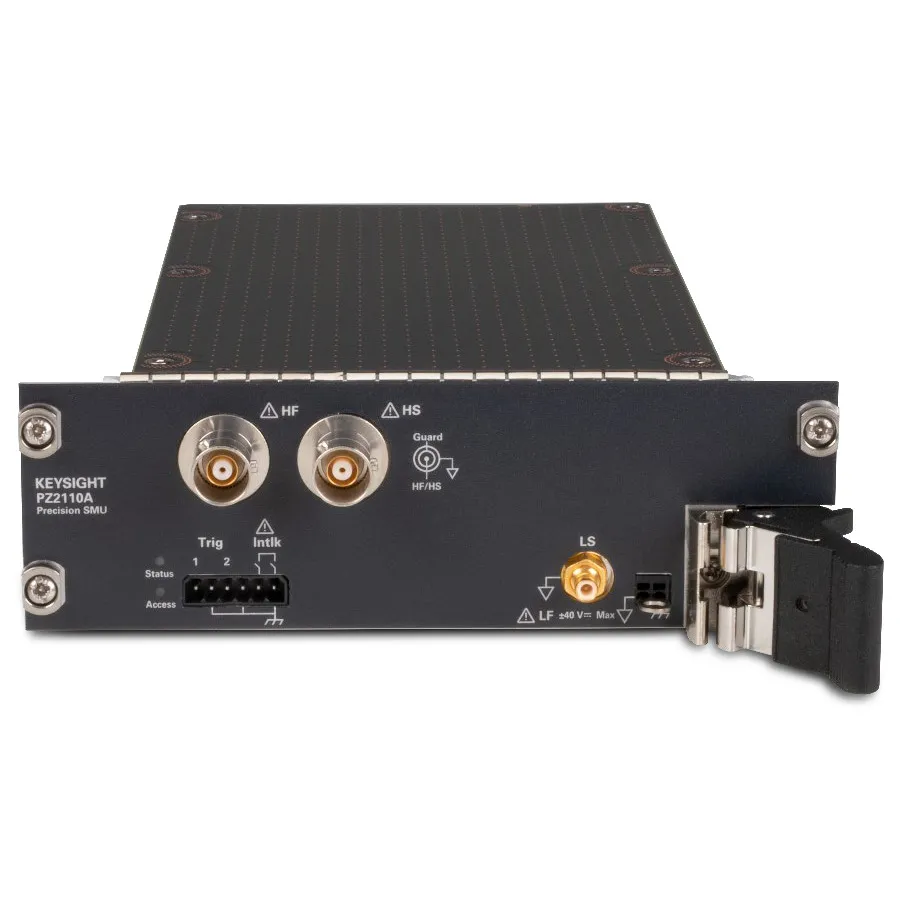

Keysight PZ2110A Source Measure Unit
Запитати ціну
Keysight PZ2110A precision source measure unit delivers 10 fA resolution, 1.25 MSa/s sampling rate, 210 V output, 315 mA DC/pulse, and <50 ns multi-channel synchronization.
Деталі продукту
| Модель | PZ2110A |
| Виробник | Keysight |
| Категорія | Блоки джерела-вимірювача (SMU) |
| Наявність | На замовлення |
Опис
Огляд
Keysight PZ2110A — це модуль прецизійної установи для вимірювання джерела для платформи PZ2100 Series, що призначена для автоматизованого тестування. Вона забезпечує точність вимірювання до 10 fA з винятково низькою електромагнітною сумісністю, що робить її ідеальною для характеризації напівпровідникових приладів, вимірювання струму витоку та аналізу прецизійних кривих IV. PZ2110A безперешкодно інтегрується в шасі PZ2100 для гнучких масштабованих багатоканальних конфігурацій.
Основні характеристики
- Розділення 10 fA з шумом 30 fArms при інтеграції 1 PLC
- Режим швидкого цифровизатора 1.25 MSa/s для динамічних вимірювань
- Діапазон вихідної напруги до 210 V з можливістю 315 mA DC або імпульсу
- Генерація вузьких імпульсів до 20 μs тривалості
- Швидкий перехідний відгук з коефіцієнтом наросту 1.4 V/μs
- Синхронізація з точністю менше 50 ns на всіх 20 каналах (при інтеграції в шасі PZ2100)
- ПО PathWave IV Curve Measurement для безперешкодної роботи та аналізу даних
Застосування
- Характеризація напівпровідникових приладів (BJT, MOSFET, діоди тощо)
- Вимірювання струму витоку та ультранизьких струмів
- Аналіз кривих IV та динамічне тестування з імпульсами
- Параметричне тестування інтегральних схем (IC)
- Аналіз силових приладів (GaN, SiC)
Характеристики
| Maximum Current | 315 mA |
| Maximum Voltage | 210 V |
| Series | PZ2100 Series |
| Sampling Rate | 1.25 MS/s |
