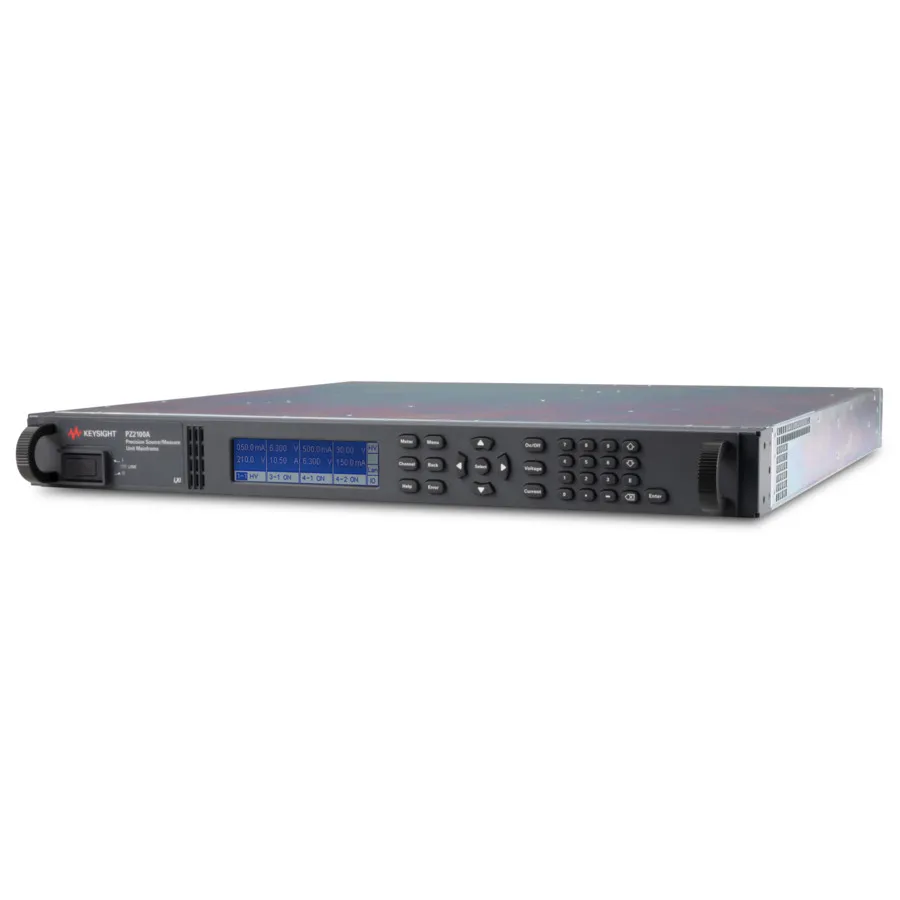

Keysight PZ2100A джерело-вимірювальний модуль корпусу

Огляд

Keysight PZ2100A — це джерело-вимірювальний модуль (SMU) точності, який інтегрує до 20 каналів SMU у компактний простір висотою 1U. На відміну від звичайних SMU, він не потребує прокладок охолодження при складанні і забезпечує гнучкі опції модулів, що заповнюють 4 слоти. Інтегровані функції імпульсатора та цифровизатора усувають необхідність у додаткових приладах у багатьох тестових застосуваннях.

Основні характеристики

• Компактний корпус висотою 1U, повної ширини з 4 слотами модулів
• Масштабована до 20 каналів із гнучкою конфігурацією модулів
• Вбудований імпульсатор дозволяє вузькі пульсовані вимірювання вниз до 10 µs ширини
• Вбудований цифровизатор із швидкістю дискретизації до 15 MSa/s
• Широкий діапазон виходу: до 210 В / 3,5 А DC / 10,5 А імпульс
• Вимірювання струму з високою роздільною здатністю: мінімум 10 fA
• Автоматичний діапазон вимірювання та безперервне регулювання діапазону для широкого динамічного діапазону
• Рішення у одному корпусі з точністю синхронізації < 50 ns між кількома SMU
• Зручний у користуванні GUI для швидкого прототипування та усунення несправностей
• Програмування SCPI через LAN / USB / GPIB
• Інтеграція PathWave IV Curve Software

Застосування

• Тестування оптичних пристроїв (лазерні діоди, фотодіоди, світлодіоди)
• Оптоелектронні компоненти (ITLA, CDM, ICR, IC-TROSA)
• Датчики та модулі вертикальної порожнинної поверхневої емісійної лазера (VCSEL)
• Характеризація кремнієвої фотоніки
• Проектна верифікація та функціональне тестування інтегральної схеми (IC)
• Тестування RF PA/FEM, аналогової IC, RFIC та MMIC
• Характеризація пристроїв квантових обчислень
• Тестування напівпровідникових пристроїв (FET, діоди, транзистори)
• Тестування пасивних компонентів (резистори, варистори, конденсатори)

Комплектація

• Кабель живлення
• Блок клем з'єднувача (3.5mm 8-клемний)
• Панелі заповнювачів (4 шт.)
• Блокатори слотів (2 шт.)
• Швидкий довідник
