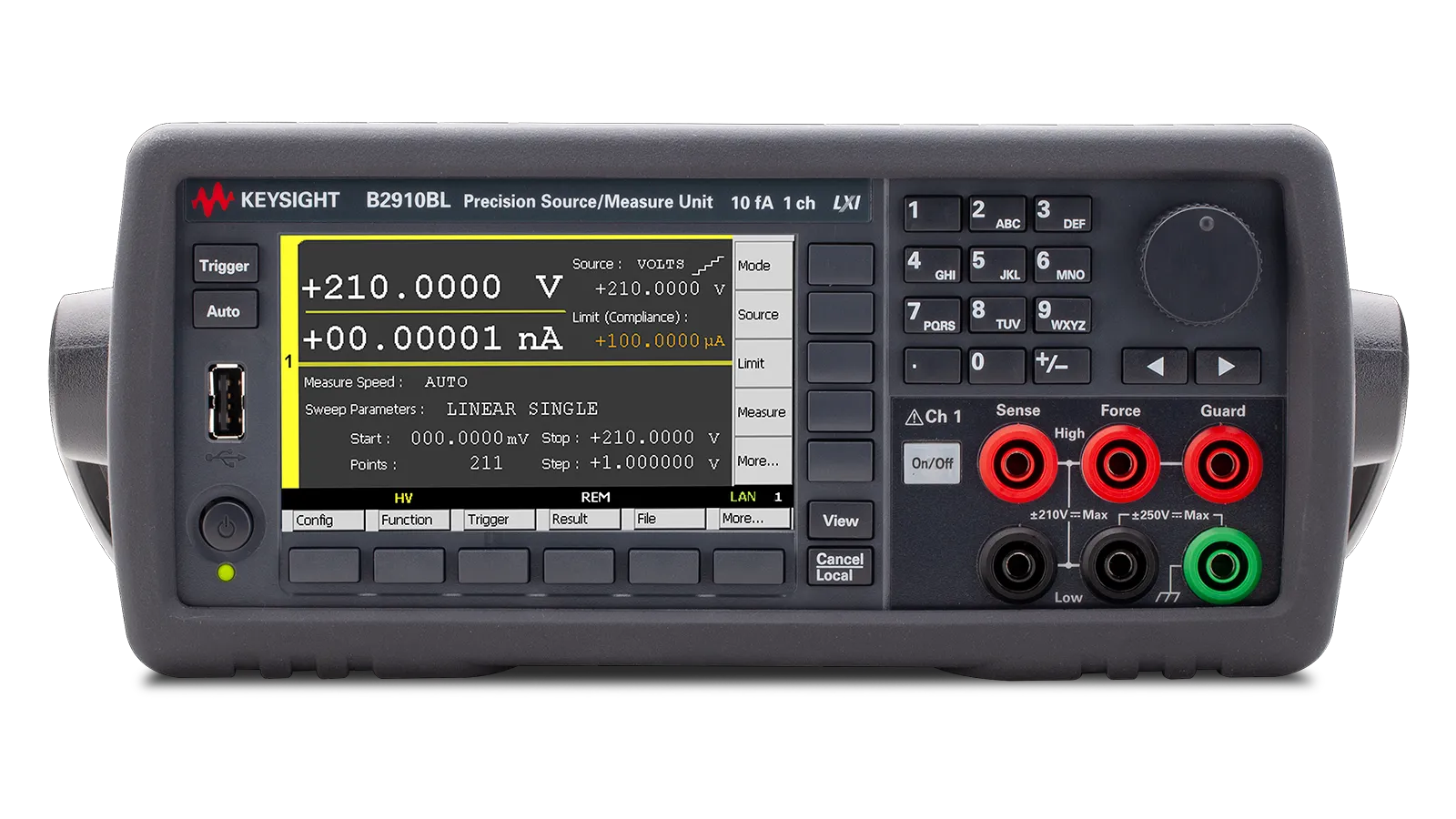

Keysight B2910BL Блок джерела/вимірювання

Огляд

Keysight B2910BL — компактний одноканальний прецизійний блок джерела/вимірювання, розроблений для універсальних завдань вимірювання IV з високим розширенням та точністю. Забезпечує діапазон вихідних даних до ±210 В та ±1.5 А постійного струму з розширенням вимірювання до 10 фА для струму та 100 нВ для напруги, що дозволяє детальну характеризацію, яка зазвичай знаходиться у високонаукових аналізаторах напівпровідникових пристроїв. Інтегрована 4-квадрантна напруга та генерування струму спрощує вимірювання IV, усуваючи необхідність у кількох приладах та складних настройках.

B2910BL має інтуїтивний 4.3-дюймовий кольоровий графічний інтерфейс користувача з декількома режимами перегляду для швидкої конфігурації, візуалізації даних та інтерактивного аналізу пристроїв прямо з передньої панелі. Вбудовані можливості розгорту підтримують лінійні, логарифмічні та користувацькі розгорти зі списком до 100 000 кроків, що дозволяє комплексну характеризацію різноманітних електронних компонентів. Швидкий відбір вибірок до 20 000 точок за секунду ефективно фіксує перехідні явища.

Основні характеристики

• Одноканальна конфігурація з гнучкими клемами введення-виведення
• Максимум 210 В вихідного сигналу, 1.5 А постійного струму
• 6.5-розрядне розширення вимірювання з 10 фА/100 нВ точністю
• Інтегровані 4-квадрантні можливості генерування та вимірювання
• 4.3-дюймовий кольоровий LCD дисплей з графічним та числовим режимами перегляду
• Генерація довільної форми хвилі з до 100 000 програмованих кроків
• 20 000 точок за секунду можливість оцифрування
• Підтримка тесту обмеження та режиму швидкого перехідного процесу
• USB 2.0, LAN, GPIB та цифровий ввід-вивід

Застосування

• Оптичні пристрої (лазерні діоди, фотодіоди)
• Органічні пристрої (OLED)
• Фотоелектричні (сонячні) елементи
• Матеріали нанотехнології
• Пристрої управління потужністю (LDO)
• Напівпровідникові пристрої (FET, транзистори)
• Пасивні компоненти (резистори, діоди, варистори)

Комплектація

• Силовий кабель
• USB кабель
• Довідка для швидкого старту (англійською)
