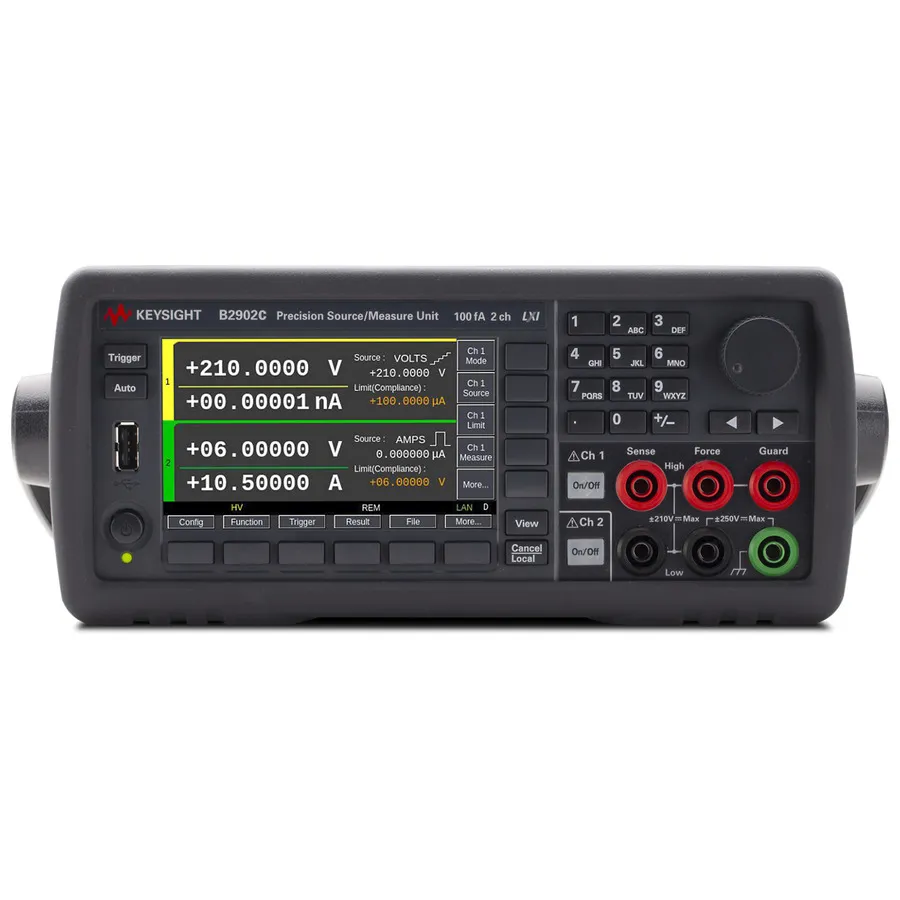

Keysight B2902C Блок джерела/вимірювання

Огляд

Keysight B2902C — універсальний двоканальний прецизійний блок джерела/вимірювання, оптимізований для точного генерування та вимірювання напруги й струму в лабораторних, дослідних та автоматизованих середовищах тестування. Підтримує максимальну напругу ±210 В та можливості струму до ±3 А постійного струму або ±10.5 А імпульсного, що розміщує широкий спектр вимог до тестування пристроїв, включаючи напівпровідники, пасивні компоненти та прецизійні електронні пристрої. Двоканальна конструкція дозволяє незалежну роботу з двома пристроями одночасно.

З розширенням вимірювання до 100 фА для струму та 100 нВ для напруги, B2902C забезпечує відмінну точність. Його інтегрована 4-квадрантна функціональність спрощує складні IV вимірювання, усуваючи необхідність у кількох окремих приладах. Вбудована генерація довільної форми хвилі та функції розгорту—включаючи лінійні, логарифмічні та імпульсні розгорти—забезпечують значну гнучкість для електричної характеризації з підтримкою до 100 000 програмованих кроків.

Основні характеристики

• Двоканальна незалежна робота з незалежним доступом до передньої та задньої панелі
• Максимум 210 В вихідного сигналу, 3 А постійного струму / 10.5 А імпульсного струму
• 6.5-розрядне розширення вимірювання з 10 фА/100 нВ джерелом та прецизією вимірювання
• Інтегровані 4-квадрантні можливості генерування та вимірювання напруги й струму
• 4.3-дюймовий кольоровий LCD графічний інтерфейс з режимами Single, Dual та Graph
• Генерація довільної форми хвилі з до 100 000 програмованих кроків
• 50 000 точок за секунду можливість оцифрування
• USB 2.0, LAN, GPIB та цифровий ввід-вивід
• Компактна форма 2U (88 мм × 213 мм × 450 мм)

Застосування

• Характеризація та тестування напівпровідникових пристроїв
• Тестування оптичних пристроїв (лазерні діоди, фотодіоди)
• Тестування органічних пристроїв (OLED)
• Характеризація фотоелектричних елементів
• Тестування пристроїв управління потужністю (LDO, регулятори напруги)
• Тестування компонентів (FET, транзистори, діоди, варистори)

Комплектація

• Силовий кабель
• USB кабель
• Довідка для швидкого старту (англійською)
