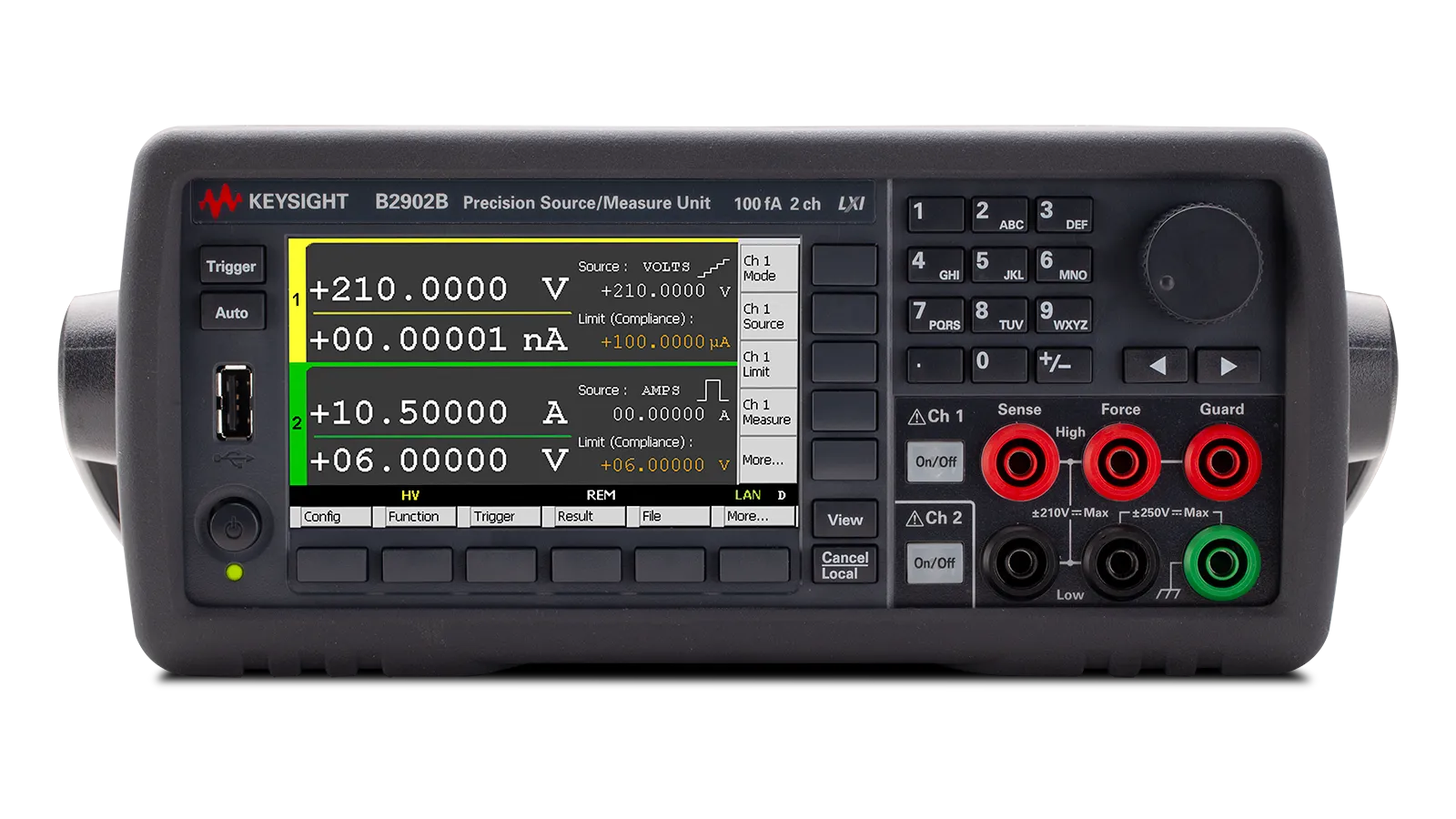

Keysight B2902B Precision Source/Measure Unit

Огляд

Keysight B2902B — це двоканальний компактний та економічний прецизійний блок для вимірювання та генерування сигналів (SMU) з інноваційним інтерфейсом користувача, розробленим для вимірювання IV-характеристик без необхідності програмування на ПК. Він пропонує максимальну напругу ±210 В, можливість струму ±3 А постійного струму та ±10,5 А імпульсного, з ультра-високою роздільною здатністю генерування та вимірювання до 10 fA та 100 nV. B2902B ідеальний для широкого спектра вимірювань IV-характеристик, що вимагають високої роздільної здатності та точності.

Пристрій оснащений зручним інтерфейсом передньої панелі з 4,3-дюймовим кольоровим LCD-дисплеєм, що підтримує режими графічного та числового перегляду, дозволяючи швидко та легко виконувати вимірювання прямо з приладу. Інтегровані чотирьохквадрантні можливості генерування та вимірювання спрощують вимірювання IV-характеристик та усувають необхідність налаштування кількох приладів. Мінімальна можливість оцифрування 10 мікросекунд фіксує низькочастотні перехідні явища, тоді як вища пропускна здатність вимірювання та підтримка традиційних команд SCPI дозволяють ефективну інтеграцію в тестування виробництва.

Основні характеристики

• 2-канальна конфігурація з одночасними двоканальними можливостями
• Максимальна напруга 210 В та можливість струму ±3 А постійного струму (±10,5 А імпульсного)
• Роздільна здатність вимірювання струму 10 fA та генерування напруги 100 nV
• Інтегровані чотирьохквадрантні можливості генерування та вимірювання
• Інноваційний інтерфейс користувача з 4,3-дюймовим кольоровим LCD-дисплеєм
• Режими одиничного, подвійного та графічного перегляду для гнучкої візуалізації даних
• Генерування довільних хвильових форм із 10-мікросекундним інтервалом оцифрування
• Кілька варіантів програмного керування, включаючи PathWave BenchVue
• Інтерфейси USB 2.0, LAN, GPIB та цифровий вхід/вихід
• Підтримка звичайних та стандартних команд SCPI

Застосування

• Оптичні пристрої (лазерні діоди, фотодіоди)
• Органічні пристрої (OLED)
• Фотоелектричні (сонячні) елементи
• Матеріали та пристрої нанотехнологій
• Пристрої керування живленням (LDO)
• Напівпровідникові пристрої (FET, транзистори)
• Резистори, діоди, варистори та інші дискретні компоненти

Комплектація

• Кабель живлення
• USB-кабель
• Швидкий довідник (англійська мова)
