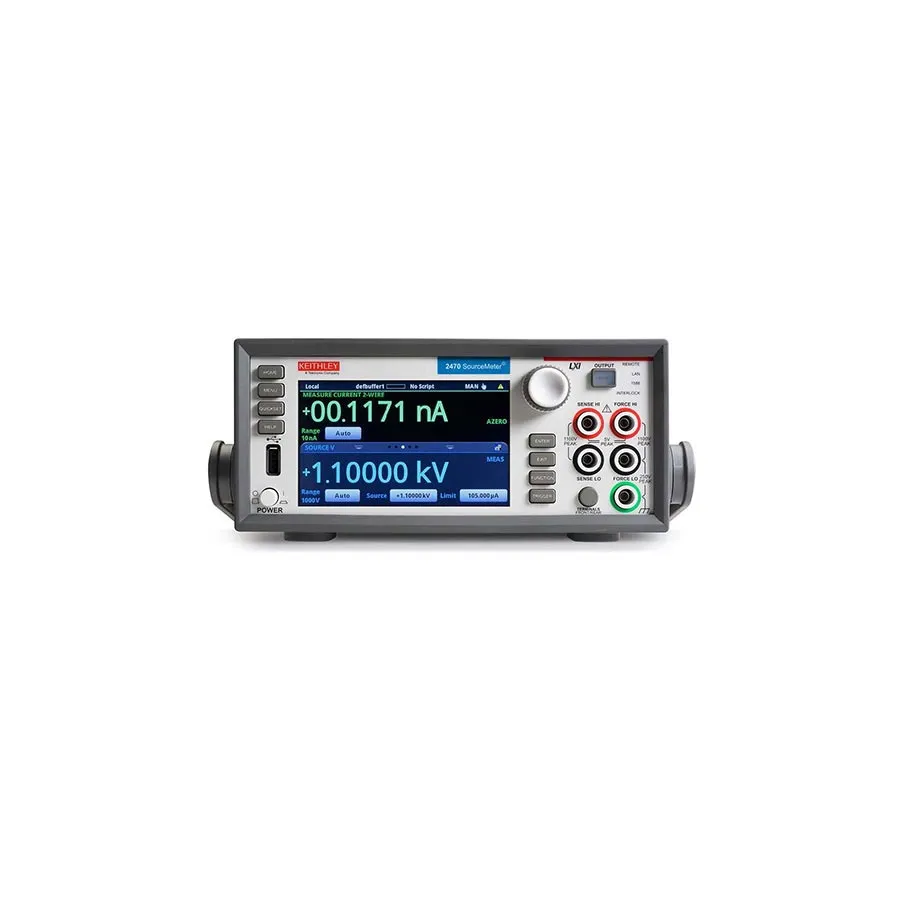

Keithley KTH 2470 SourceMeter Instrument

Огляд

Keithley KTH 2470 SourceMeter Instrument — це установа SourceMeter наступного покоління, яка поєднує можливість точного вимірювання до 1100В, 1А, 20Вт з інтуїтивним ємнісним сенсорним інтерфейсом. Оптимізована для характеризації та тестування пристроїв високої напруги з низьким струмом, таких як карбід кремнію (SiC), нітрид галію (GaN), силові MOSFET та силові модулі, 2470 використовує десятиліття досвіду Keithley для забезпечення як точності, так і простоти використання в лабораторіях та на тестових стійках.

Основні характеристики

• Базова точність вимірювання 0.012% з 6½-розрядною розрізненістю
• Максимальна можливість 1100В / 1А DC з дозволом вимірювання 10 fA
• П'ятидюймовий кольоровий ємнісний сенсорний екран з меню на основі піктограм
• Чотирьохквадрантна операція джерела та приймача
• Кілька режимів програмування: написання сценаріїв TSP та сумісність 2450 SCPI
• Вбудована контекстна довідка, яка скорочує кроки налаштування на 50%
• Передні контакти типу банана та задні триаксіальні з'єднання
• Комплексна спроможність підключення: GPIB, USB 2.0, LXI/Ethernet, D-sub 9-контактний цифровий I/O

Застосування

• Характеризація напівпровідникових пристроїв карбіду кремнію (SiC) та нітриду галію (GaN)
• Тестування силових MOSFET та пристроїв придушення перехідних процесів
• Оцінка пристроїв захисту схеми та силових модулів
• Тестування батарей та матеріалів з вимогами високої напруги та низького струму
• I-V характеризація та параметричне тестування пристроїв

Комплектація

• Провідники тестування високої продуктивності
• Кабель USB типу B на тип A
• Роз'єм безпеки блокування CS-1616-3
• Кабель CA-180-3A TSP-Link/Ethernet
• Посібник швидкого старту та завантажувана документація
