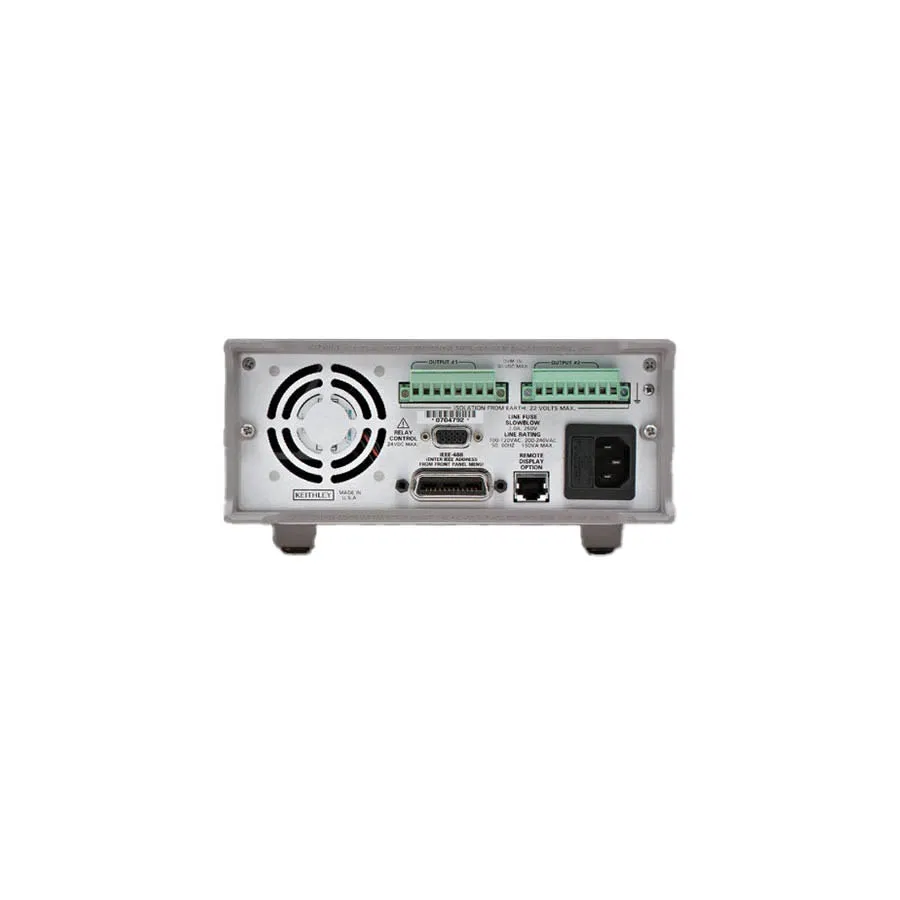

Keithley KLY 2306-PJ Dual-Channel Battery/Charger Simulator

Огляд

Keithley 2306-PJ — це двоканальний симулятор батареї/зарядного пристрою, розроблений спеціально для розробки та високошвидкісного виробничого тестування пристроїв на постійній напрузі. Він поєднує точне регулювання напруги з реалістичною імітацією поведінки батареї, що робить його ідеальним для тестування портативних виробів, таких як мобільні телефони, RF-компоненти та інше обладнання на батареї. Двоканальна конфігурація дозволяє одночасно імітувати батарею та зарядний пристрій для комплексного тестування пристрою.

Основні характеристики

• Два незалежні канали з виходом 0-15 В
• Вихідний струм: 0-4 В при максимальному струмі 5 А; вище 4 В струм обмежений формулою IMAX = 60W/(VOUT +6)
• Змінний вихідний опір (запатентована технологія) для реалістичної імітації характеристик батареї
• Надшвидка реакція на зміни струму навантаження
• Вимірювання імпульсного струму: пік, середнє значення та базова лінія
• Чутливість постійного струму 100 нА для точних вимірювань малого струму
• Функція вимірювання крокового струму
• Можливість поглинання струму до 3 А
• Виявлення розірваного датчика
• Вбудований цифровий вольтметр
• Інтерфас GPIB для інтеграції в автоматизовану систему тестування
• Режим імітаційної батареї для емуляції розряженої батареї
• Режим імітації зарядного пристрою для незалежної роботи або двоканального тестування

Застосування

• Розробка та тестування мобільних телефонів
• Тестування безпровідних телефонів та мобільних радіостанцій
• Розробка пейджерів та портативних пристроїв
• Тестування RF-компонентів підсилювачів потужності
• Масовий промислове тестування пристроїв на постійній напрузі
• Імітація резервної батареї та систем UPS
