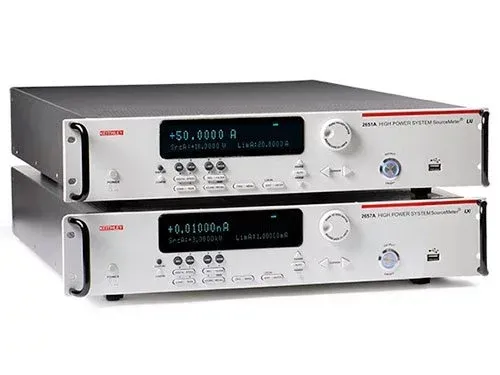

Keithley 2651A SourceMeter

Огляд

Keithley 2651A — прилад SourceMeter SMU високої потужності, призначений для характеризації та тестування електроніки з високим струмом та великою потужністю. Він поєднує можливості джерела та навантаження напруги й струму у всіх чотирьох квадрантах з точними вимірами напруги та струму в одному приладі, що робить його придатним для напівпровідників, силових пристроїв, світлодіодів, DC-DC перетворювачів, батарей та сонячних елементів.

З широким діапазоном можливостей, включаючи 50A струму при ±40V, дозвіл 100фА для струму та 100нВ для напруги, модель 2651A дозволяє точну характеризацію силових пристроїв та аналіз перехідної поведінки. Кілька блоків можуть бути об'єднані через інтерфейс TSP-Link для розширених можливостей системи.

Основні характеристики

• Чотирьохквадрантна можливість джерела/вимірювання: ±40V, ±50A (2000W імпульсна / 200W DC)
• Надвисока роздільність: 100фА для струму / 100нВ для напруги
• Вбудоване програмне забезпечення на основі веб-браузера для дистанційного керування
• Технологія TSP (Test Script Processing) для гнучкого програмування тестів
• Розширення каналів TSP-Link для підключення кількох пристроїв (до 32 каналів)
• Кілька конфігурацій живлення доступні для паралельного/послідовного підключення
• Інтегровані приладдя та аксесуари для тестування високопотужних пристроїв

Застосування

• Характеризація та тестування напівпровідникових пристроїв
• Тестування пробою та витоку силових напівпровідників до 3кВ
• Характеризація яскравих світлодіодів (HBLED)
• Тестування композитних напівпровідникових пристроїв GaN та SiC
• Характеризація фотовольтаїки та батарей
• Високошвидкісна цифровізація та аналіз перехідних процесів
• Дослідження електроміграції
• Характеризація температури переходу
