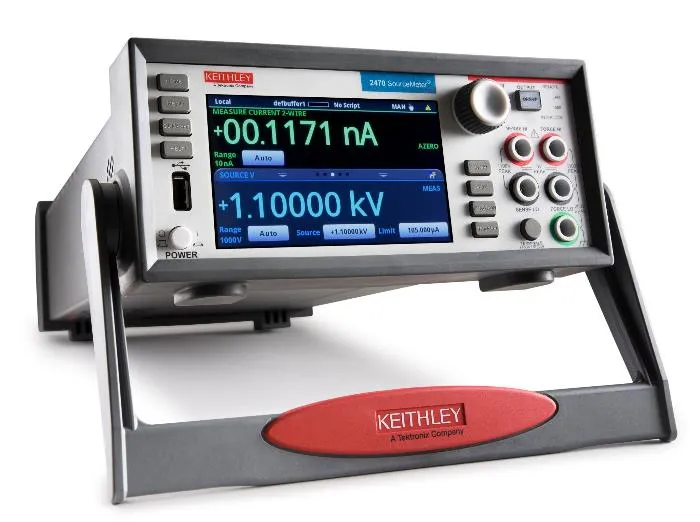

Keithley 2470 SourceMeter SMU

Огляд

Keithley 2470 SourceMeter — прецизійна source measure unit (SMU), що поєднує високовольтне джерело (до 1100В), чутливе вимірювання струму (до 10 fA) та п'ятидюймовий ємнісний сенсорний екран. Розроблений для характеризації та тестування приладів високої напруги та низької витоку, включаючи карбід кремнію (SiC), нітрид галію (GaN), силові MOSFET, пристрої придушення перехідних процесів та модулі акумуляторів, 2470 привносить можливості вимірювання лабораторного рівня в інженерні та наукові застосування.

Основні характеристики

• Діапазон напруги: 0–1100В DC
• Діапазон струму: ±1A з розподілом 10 fA
• Потужність: максимум 20W
• Точність вимірювання: 0,012% базова
• Роздільність: 6½ цифр
• П'ятидюймовий ємнісний сенсорний екран з графічним інтерфейсом
• Чотирибічна операція (джерело та поглинання)
• Передня панель з бананових гнізд і задня панель з триаксіальними з'єднаннями
• Кілька інтерфейсів: GPIB, USB 2.0, LXI/Ethernet
• Режими TSP scripting та 2450 SCPI
• Вбудована контекстна довідка

Застосування

• I-V характеризація напівпровідникових приладів
• Тестування приладів високої напруги та параметричне вимірювання
• Характеризація матеріалів та модулів
• Оцінка силових MOSFET та пристроїв придушення перехідних процесів
• Тестування акумуляторів та модулів живлення

Комплектація

• Високопродуктивні тестові проводи
• Кабель USB Type-A до Type-B
• Матрична розетка безпеки CS-1616-3
• Кабель CA-180-3A TSP-link/Ethernet
• Посібник швидкого старту
